JADE 9.4 / JADE+9.4

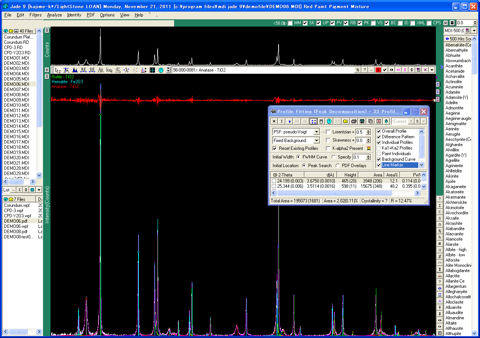

従来スタイルのJade 9.4。プラグインにより、相同定、リートベルト解析、パターンフィッティング、定量分析などの機能を追加できます。

結晶構造解析のための統合環境

XRD解析で必要とされる定性、定量分析、指数付け、リートベルト解析などの機能を提供する業界標準のXRD解析ソフトウェアです。利用できる機能の違いにより、上位版のJade+9.4と通常版のJade9.4があります。また、プラグインにより、さらに強力な機能を追加することも可能です。

JADEとJADE+の2種類から選択

Jadeの本体は、Jade (basic) と Jade+ (plus) の2種類があります。ほとんどの科学者は、より高度な機能を備えているJade+ を選択します。もし、いますぐどちらのバージョンを購入するか決めかねる場合は、まずJade を購入し、後にJade+ へアップグレードすることも可能です。

Jade (basic) では、パターン操作、オーバーレイ、ピーク検索、プロファイルフィッティングなどの機能を利用することができます。Jade+ では、Jade (basic)の機能に加え、格子精密化、指数付け、結晶構造データベースからのパターンシミュレーション、結晶構造の視覚化・可視化ツール、ユーザファイルでのサーチマッチなど、さらに高度な機能を利用することができます。

さらに、Jade (basic)、Jade+ どちらのバージョンでもオプション(有料)のプラグインを追加できます。プラグインの種類には、相同定、定量分析、リートベルト解析、ab-initio、クラスター解析などを行うものなどが用意されています。

Jade と Jade+ の比較表

Jade と Jade+ の機能の違いについては、下記の比較表をご参照ください。

機能	jade+ 9.4	Jade 9.4
格子面間隔とhkl値の算出	○
格子の精密化	○
結晶構造からのパターンシミュレーション	○
空間群の制約とhklの算出を含む指数付け	○
ピークの広がりからのサイズ－歪分析	○
類似のソートによる簡単な相同定	○
ユーザのパターンアーカイブからの相同定	○
ライン・ベースド法によるユーザファイルサーチマッチ	○
ICSD(FIZ)データベースからのPDFデータベースの構築(*2)	○
複数のパターン表示と3D表示	○
吸収補正	○
FFTスムージング	○
回折パターンの表示で持続的なズームとパン	○	○
バックグラウンドとKα2の除去	○	○
自動/手動によるピーク検索	○	○
自動/手動によるピークの塗りつぶし	○	○
結晶サイズの推定を含むピークの特徴付け	○	○
プロファイルフィッティングと結晶化度の推定	○	○
高度なスムージング機能	○	○
グラフィカル操作による回折パターンの編集	○	○
複数の回折パターンのオーバーレイ	○	○
回折パターンのオーバーレイによるピーク比較	○	○
検出器のデッドタイム補正	○	○
d-Iリストから回折パターンのシミュレーション	○	○
ルーチン解析の自動化のためのタスクマクロのカスタマイズ	○	○
操作のセーブと復元	○	○
ICDDデータベースへのアクセスとオーバーレイ、カード印刷	○	○
PDFデータベースとNIST結晶データの検索	○	○
おもなハードウェアメーカーの形式のバイナリ形式のデータをサポート	○	○
ファイル形式の自動認識	○	○
ASCII形式のパターンファイルのインポートとエクスポート	○	○
エクスプローラからのドラッグ＆ドロップによる操作	○	○
パターンやレポートのサムネイル表示	○	○
さまざまなプレゼンテーション用アウトプットの選択が可能	○	○
処理の詳細なログ	○	○
高解像度のベクタ画像でのエクスポート	○	○

プラグインで必要な機能を追加可能

Jade 9.4は、モジュール方式で設計されていて、プラグインにより必要な機能を追加できます。おもなJade 9.4のプラグインには以下の製品があります。おもなJade 9.4のプラグインには以下の製品があります。

Qual (Search/Match) … 無機混合物の相同定を行うために必要なプラグインです。ICDDやICSD、ユーザデータベースなどのリファレンスデータベースが別途必要です。
Whole Pattern Fitting / Rietveld … XRDパターンから、定量分析のためのリートベルト解析と格子定数の決定を行います。別途、結晶構造データベースをご用意いただくことを推奨いたします。
Quant … WPF/Rietveldのフル機能は必要ないものの、定量的分析が必要な場合にお勧めです。RIR(参照強度比) を利用した定量分析を実行できます。別途、ICDDのPDF-2/4データベースをご用意いただくことを推奨いたします。
Cluster Analysis … アモルファスや結晶多形のような似ているRAWパターンデータを、相関や類似度を使うことで分類します (Jade+ 9.4専用のプラグインです)。
Ruby … 簡単ですばやく精密に、粉末回折パターンからAb-Initioでの構造決定を行います。(Jade+ 9.4とWhole Pattern Fitting / Rietveldプラグインがインストールされている環境で追加できるオプションです)。

JADE 9.4の推奨環境

OS : Windows 7/Vista/XP
RAM : 2GB以上
ディスプレイ : 19型以上のLCDモニター
※ OSのシステム条件を満たす環境が必須。
※ 利用できるICDDの粉末X線回折データベースは、PDF-2の1988～2011年版、PDF-4 2011です。
