国土地理院の数値標高モデルを使ったマップ作成

1. 下記よりダウンロードした基盤地図情報（数値標高モデル）を使用します。

外部リンク（国土地理院ウェブサイト）

基盤地図情報ダウンロードサービス

※データをダウンロードするには、利用者登録が必要です

2. ダウンロードしたZIPファイルは展開せず、基盤地図情報ビューアを使って、シェープファイルに変換します。

今回使用する基盤地図情報（数値標高モデル）は、GIS形式（.xml）で配布されています。このデータは、Surferに直接インポートすることができません。国土地理院が配布している「基盤地図情報ビューア」というソフトウェアを用いてデータをシェープファイルに変換すると、インポートできるようになります。

1. 下記より「基盤地図情報ビューア」を入手します。

各種資料＞表示ソフトウェア
※基盤地図情報ビューア操作説明書も併せてご覧ください

外部リンク（国土地理院ウェブサイト）

基盤地図情報ダウンロードサービス 各種資料

2. 基盤地図情報ビューアを起動し、「ファイル＞新規プロジェクト作成」からZIPファイルを開きます。
   ※「ファイル＞開く」では、ダウンロードしたデータを開けません。
3. 「エクスポート＞標高メッシュをシェープファイルに出力」から、データをシェープファイルに変換します。これにより、4つのファイルで一組（dbf, prj, shp, shx）のデータが保存されます。

• シェープファイルをXYZデータに変換
• グリッドファイルの作成

---

シェープファイルをXYZデータに変換

国土地理院の湖沼データでは、Grid from Contours機能を用いて等高線図を作成しました。しかし、同じく国土地理院が公開しているshpファイルであるこのファイルでは、Grid from Contours機能を使用することができません。
その理由は、湖沼データのshpファイルはポリラインで構成されていますが、この数値標高モデルのshpファイルに含まれているベクターデータはポイントであり、ポリラインではないためです。
SurferのGrid from Contoursで使用されているアルゴリズムでは、shpファイルをグリッド化するためにはポリラインが必要となります。
そのため、このファイルでは、shp形式からcsvやdatなどのXYZデータのファイル形式へ変換してから、データをグリッド化して等高線図を作成する必要があります。

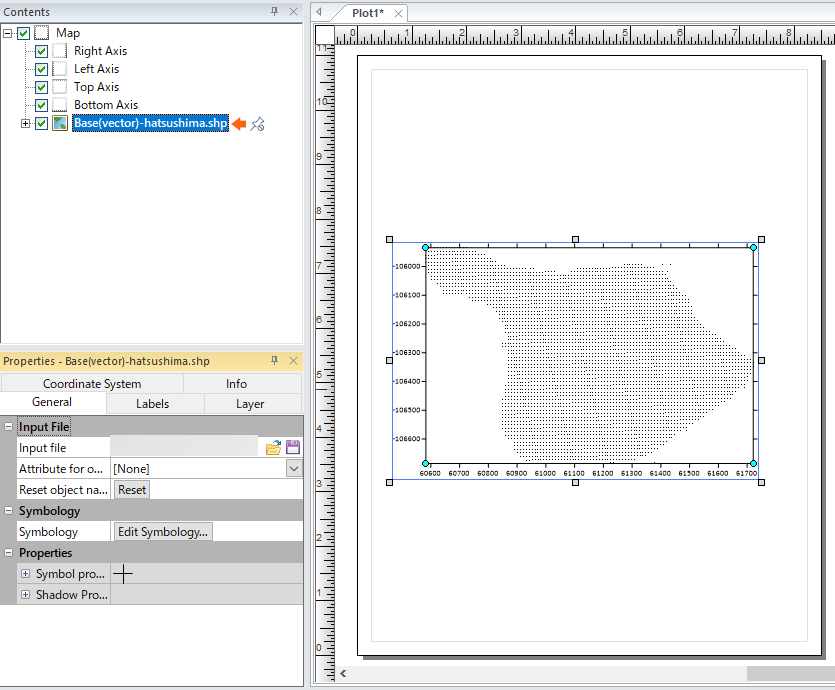

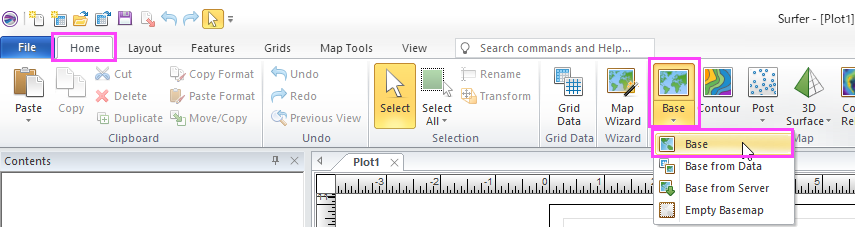

1. Home：New Map：Base：Baseを選択し、ファイルを選択して開くをクリックします。





2. データをcsvファイルとしてエクスポートします。
   ベースマップ全体を選択した状態で、File：Exportもしくは画面最上部にありますクイックアクセスツールのExportボタンをクリックします。

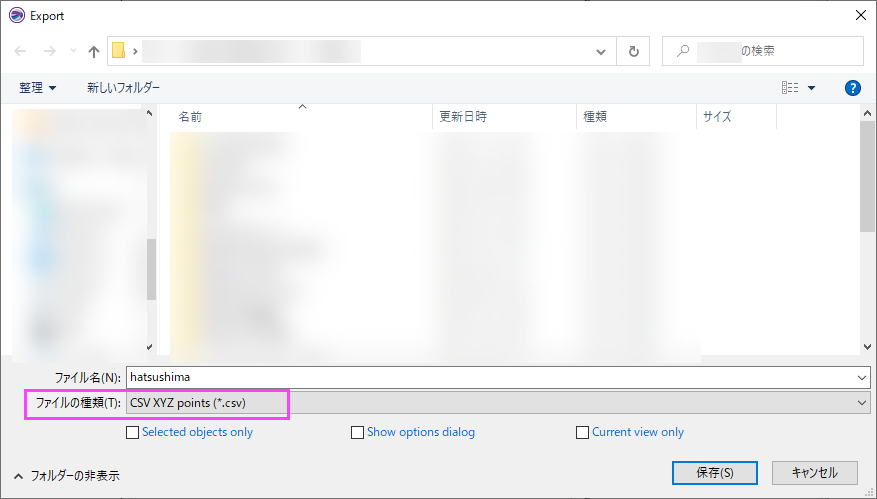

   出力するファイル名を入力、ファイルの種類をcsvに指定し、保存をクリックします。



   Exportダイアログについては、こちらをご覧ください。

   エクスポート（Surfer スタートガイド）

3. 出力したCSV形式のファイルを見てみます。

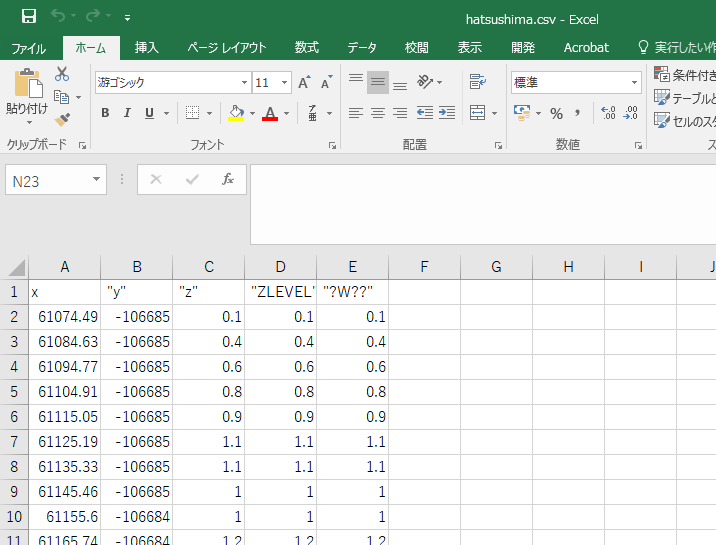

   CSVファイルは、Excelで開くことができます。ファイルには、下図のようにx, y, zの3列が収められています。xは緯度の正方向、yは経度の正方向、zは標高（m）のデータです。



グリッドファイルの作成

CSVファイル（XYZデータ）に変換したデータからグリッディング（グリッド化）を行います。

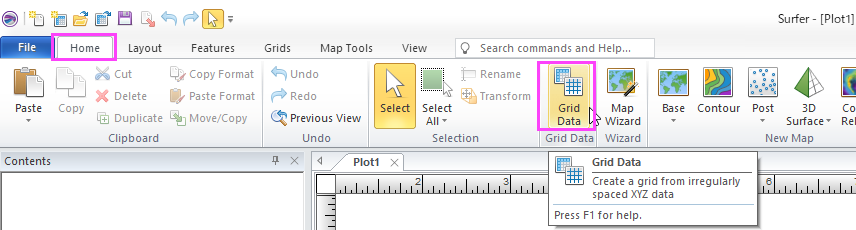

1. Home：Grid Data：Grid DataをクリックしてGrid Dataダイアログを開きます。

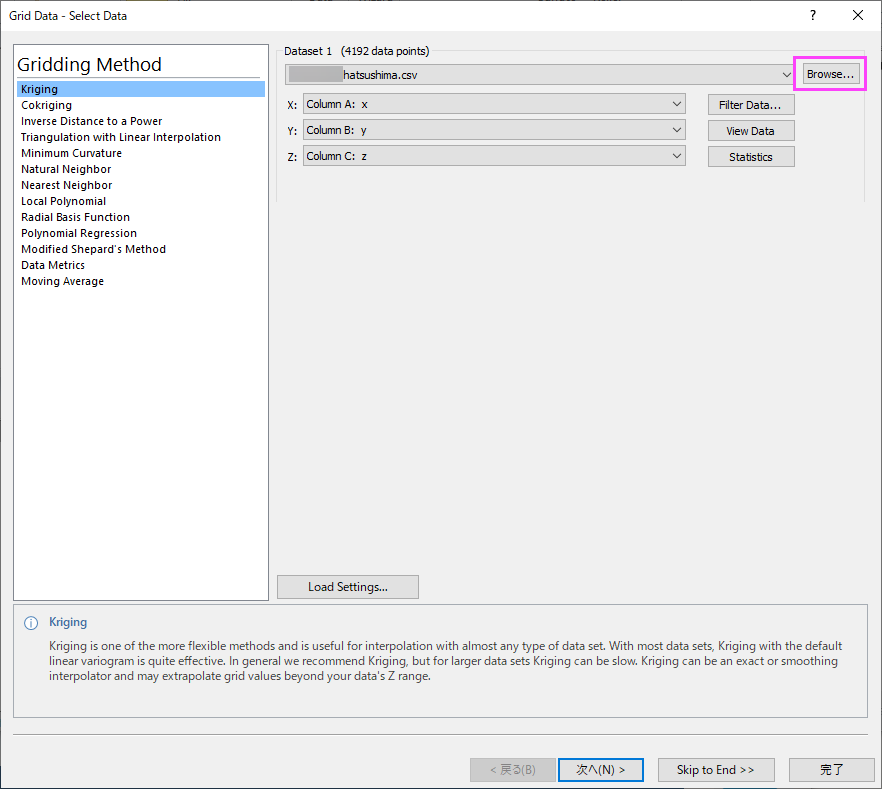

2. Browseボタンをクリックし、先ほど出力したCSVファイルを指定します。



3. ダイアログに従ってグリッディングの設定を進め、グリッドファイルを作成します。
   ダイアログの各ページについては、こちらをご覧ください。

   グリッドデータの作成（Surfer スタートガイド）

グリッドファイルから等高線図（コンター図）を作成

作成したグリッドファイルを使用して、等高線図を作成します。

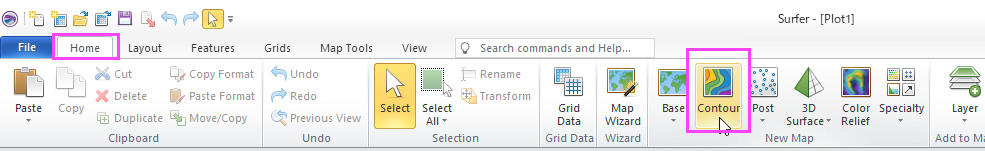

1. Home：New Map：Contourを選択し、作成したグリッドファイルを選びます。

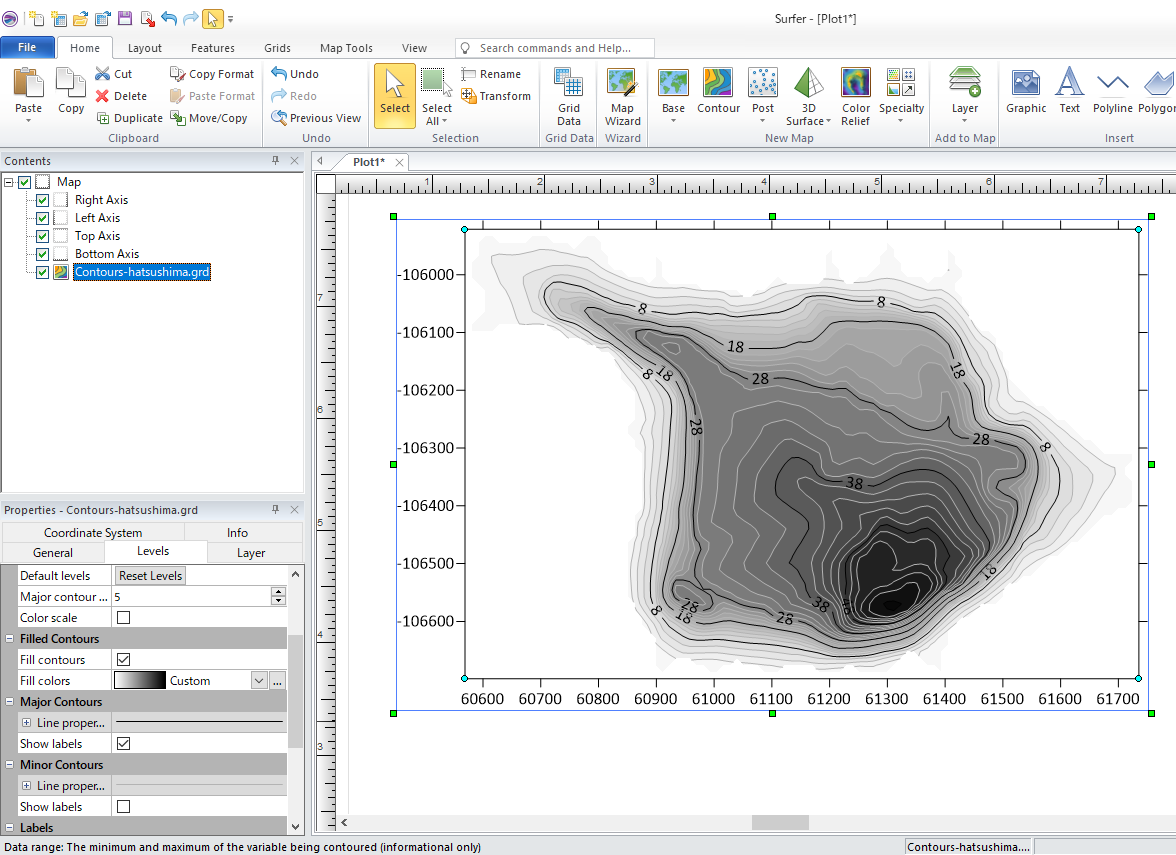

2. 等高線図が出力されますので、色などを任意で編集して完成です。

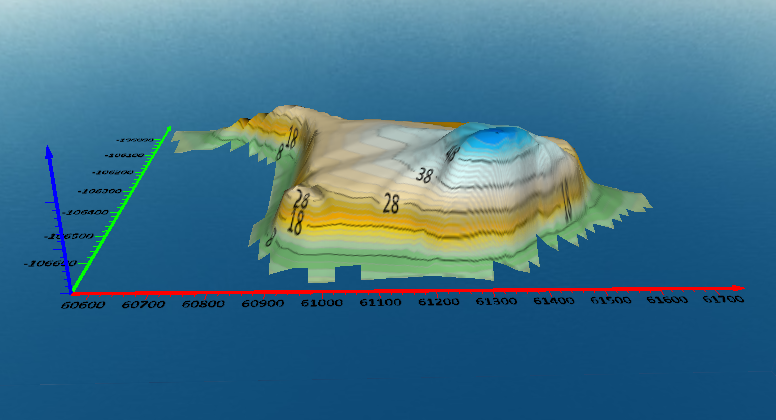

3. Map Tools：View：3D Viewを選択すると、作成したマップを3Dで見ることができます。



   マップを3Dで表示（Surfer スタートガイド）
