Vol.43 オブジェクトマネージャで効率的なグラフ編集

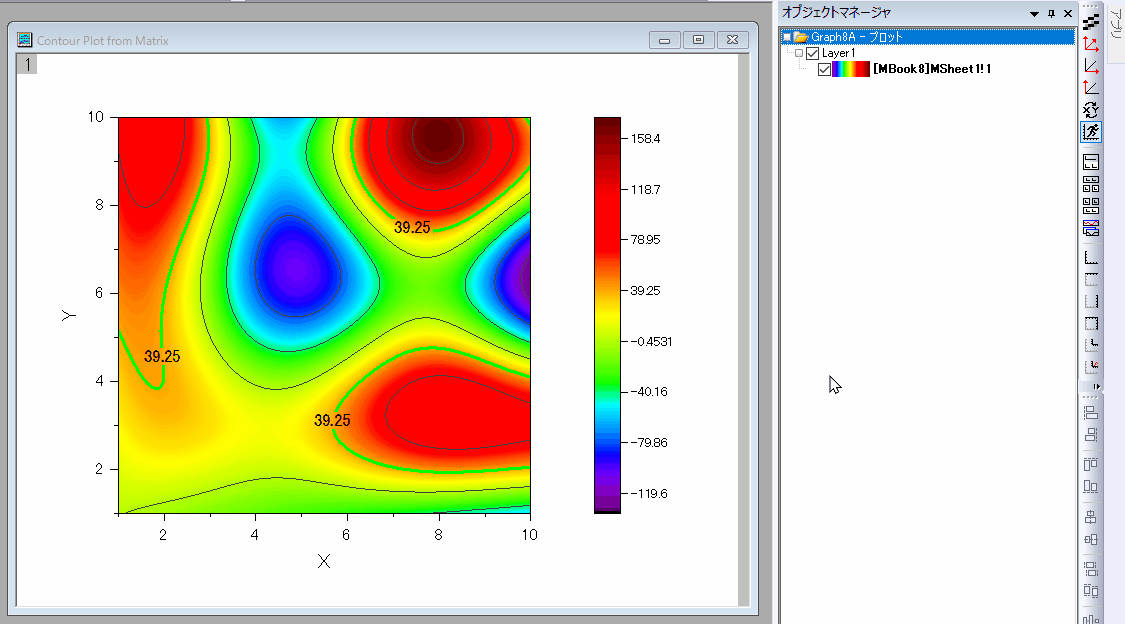

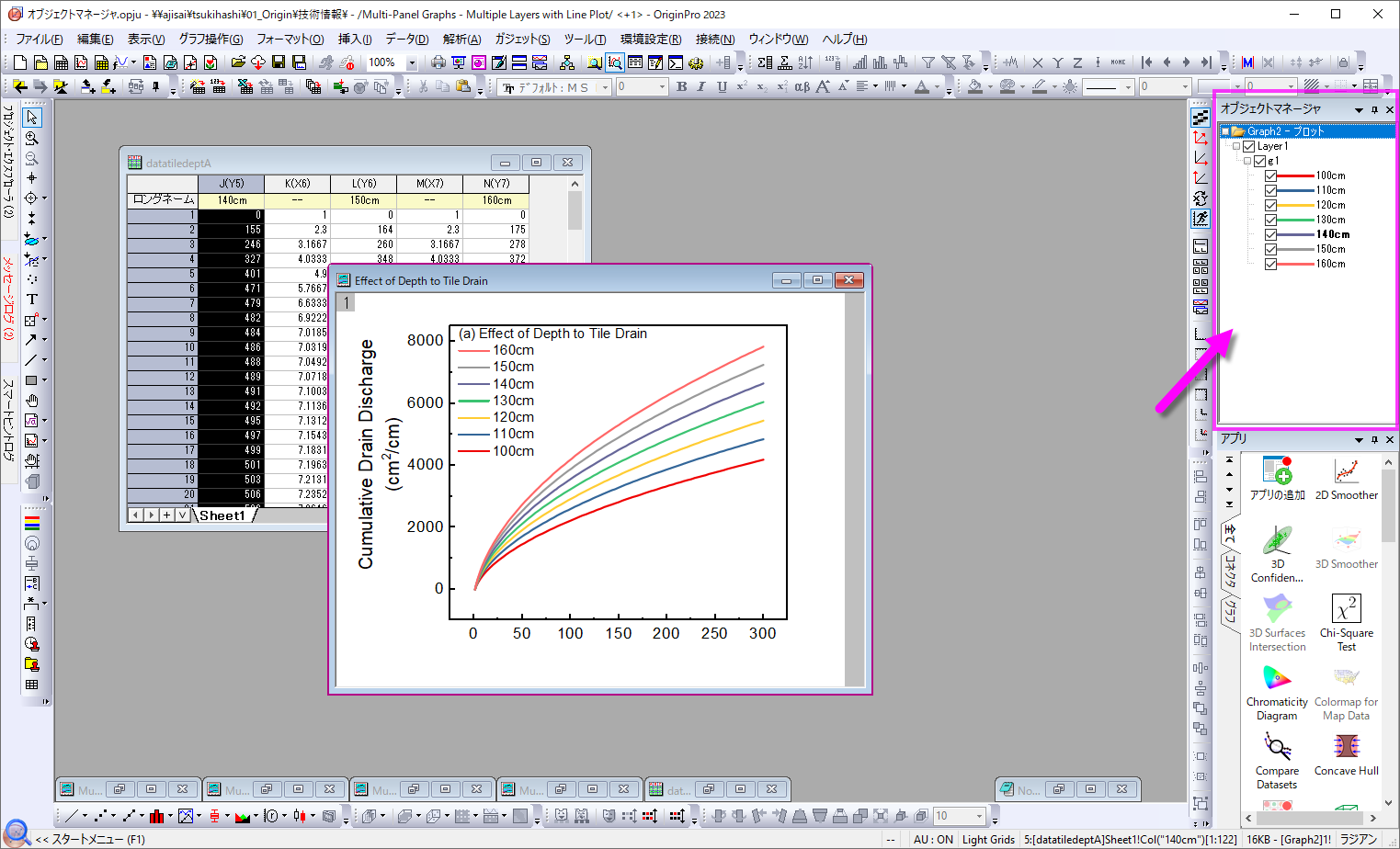

オブジェクトマネージャは、デフォルトではOriginのワークスペースの右側に表示されています。

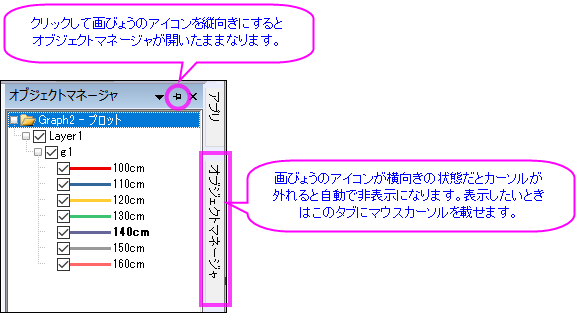

表示されていない場合は、メインメニューから「表示：オブジェクトマネージャ」を選択すると開きます。ウィンドウ右上の画びょうのアイコンが横向きになっている場合は、クリックして縦向きの表示になると、開いたままにできます。

オブジェクトマネージャ内に表示される項目は、その時アクティブになっているウィンドウによって異なります。グラフウィンドウがアクティブになっている場合、下図のように、グラフウィンド内に含まれる項目を表示します。

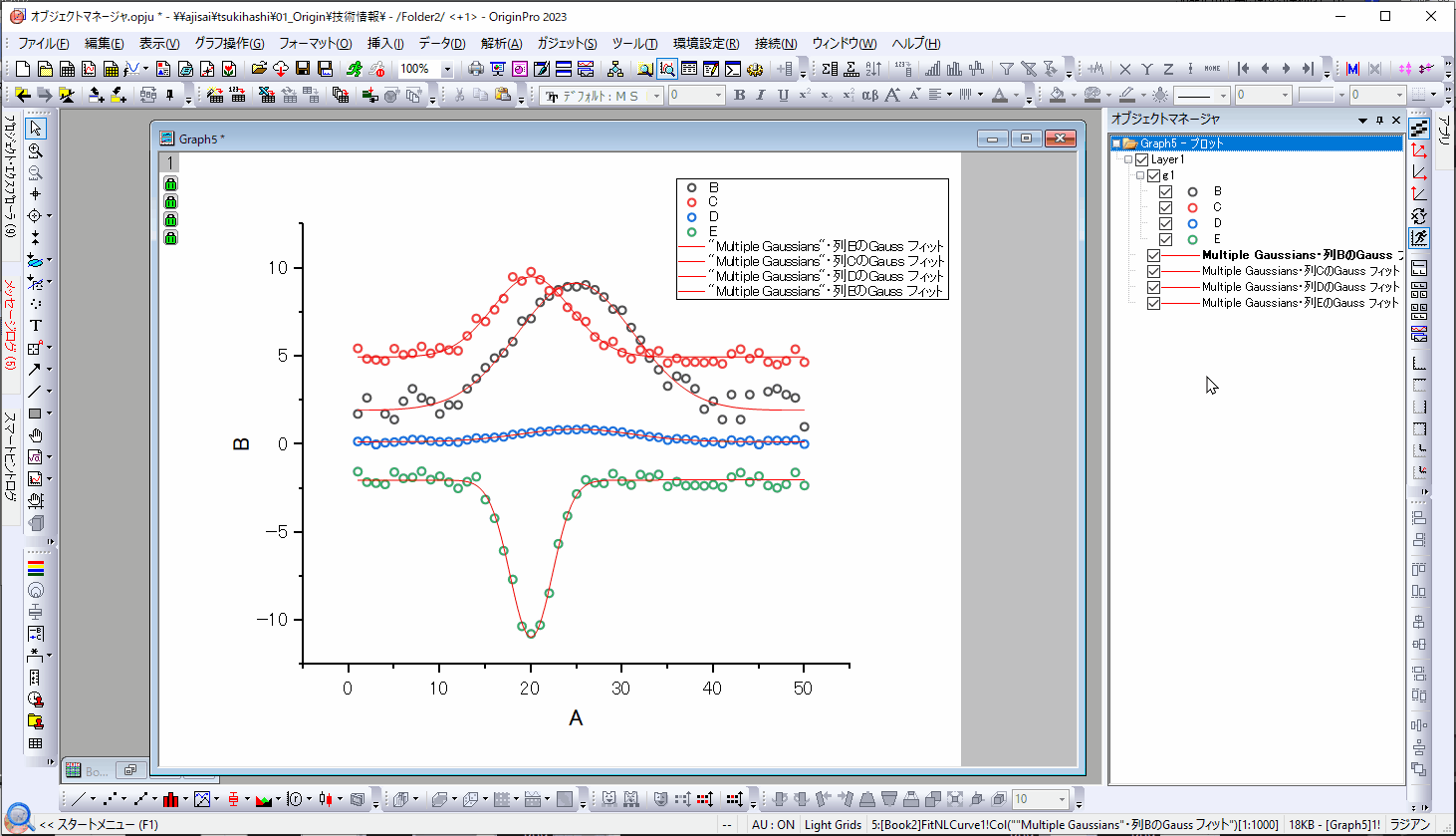

オブジェクトマネージャでプロットを選択すると表示されるミニツールバーを使って線の太さやシンボルの形状などの編集が可能ですが、CtrlキーまたはShiftキーを押しながら複数のプロットを選択することで一括で編集することもできます。

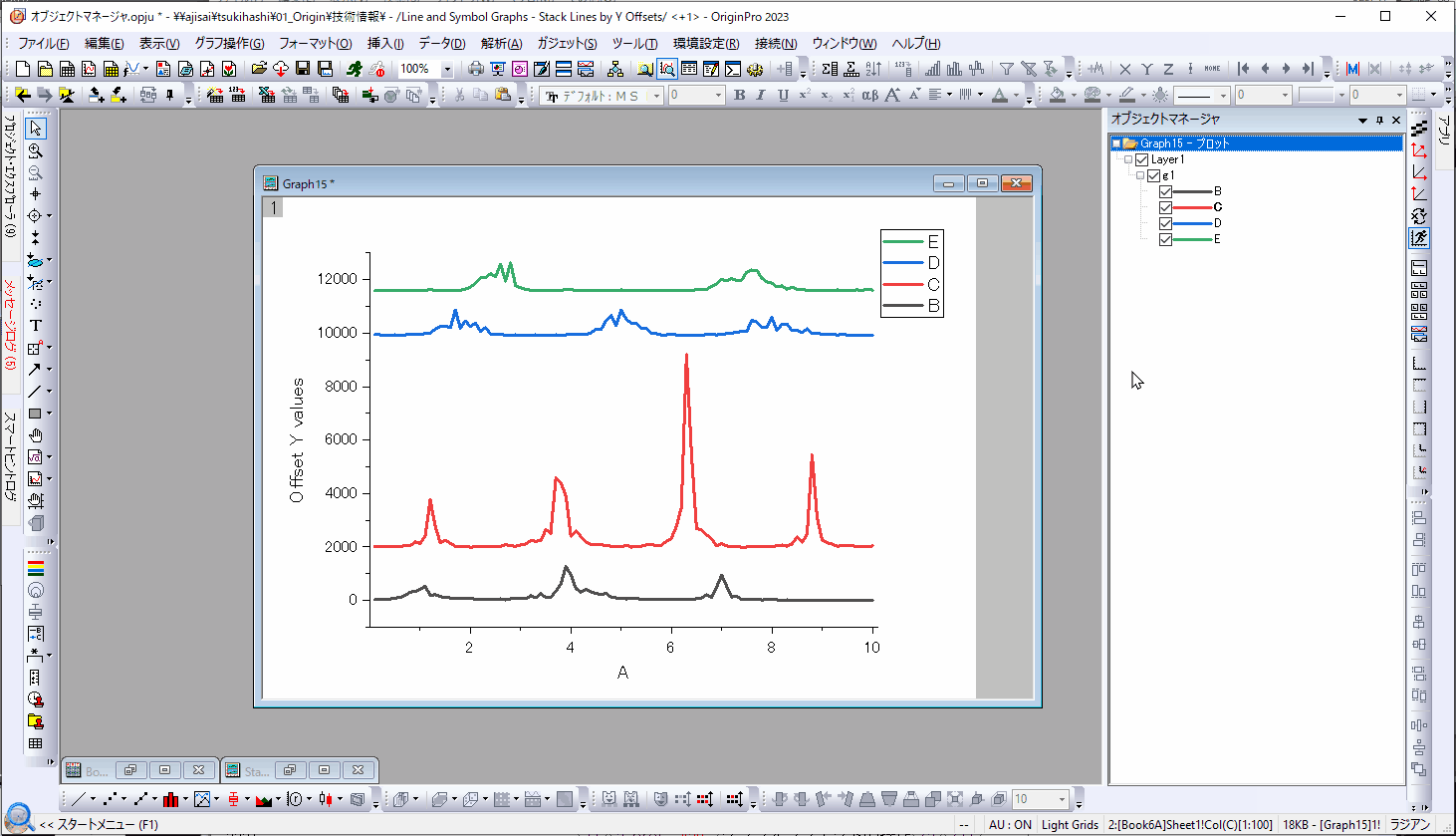

レイヤ内のプロットの描画順を変更するには、オブジェクトマネージャ上で順番を変更したいプロットをマウスクリックでつかんでドラッグ&ドロップすることで順序変更できます。

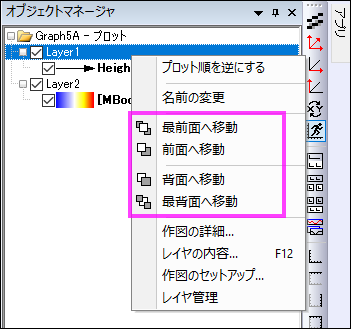

複数のグラフレイヤがある場合のレイヤの描画順も変更可能です。順番を変更したいグラフレイヤの階層で右クリックして開くメニューから移動先に応じたメニューを選択します。

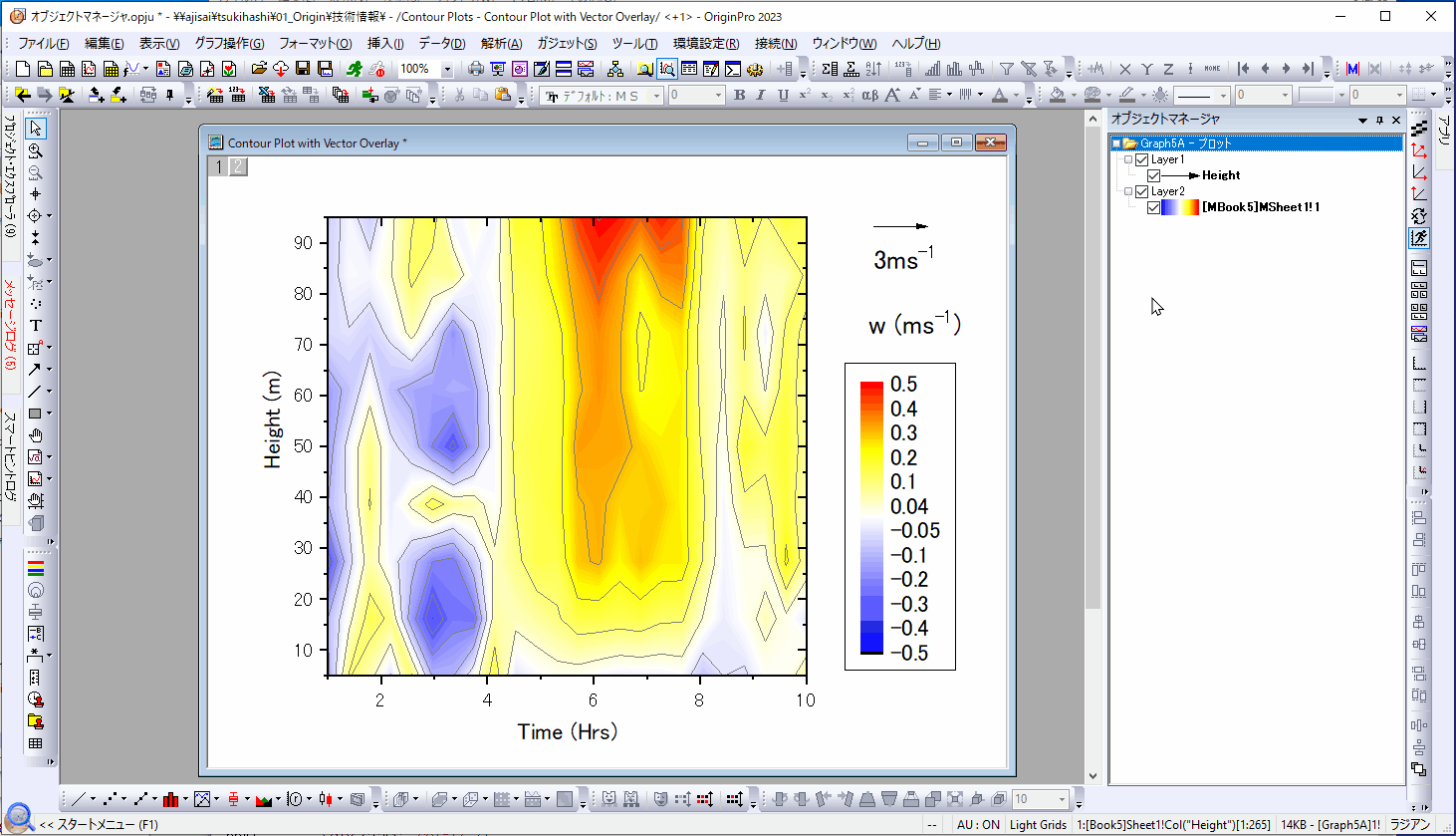

下図では等高線図とベクトル図を重ね合わせたとき、ベクトル図が等高線図の下にあって見えないので、順序を変更しています。

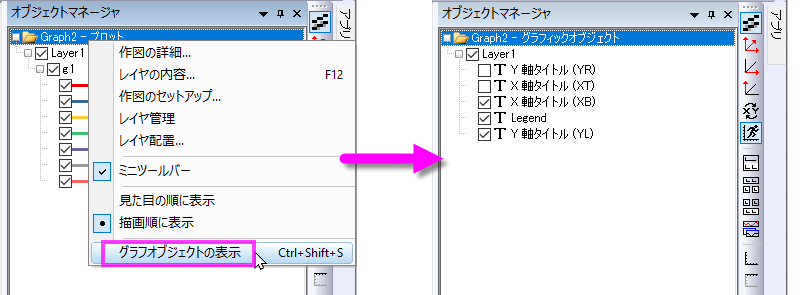

オブジェクトマネージャにはプロットやレイヤの操作以外にもグラフ内の凡例やページタイトル、テキストといったグラフオブジェクトの操作も可能です。これらを操作したい場合は、オブジェクトマネージャのグラフの階層か、何もない領域で右クリックして「グラフオブジェクトの表示」を選択して表示を切り替えます。

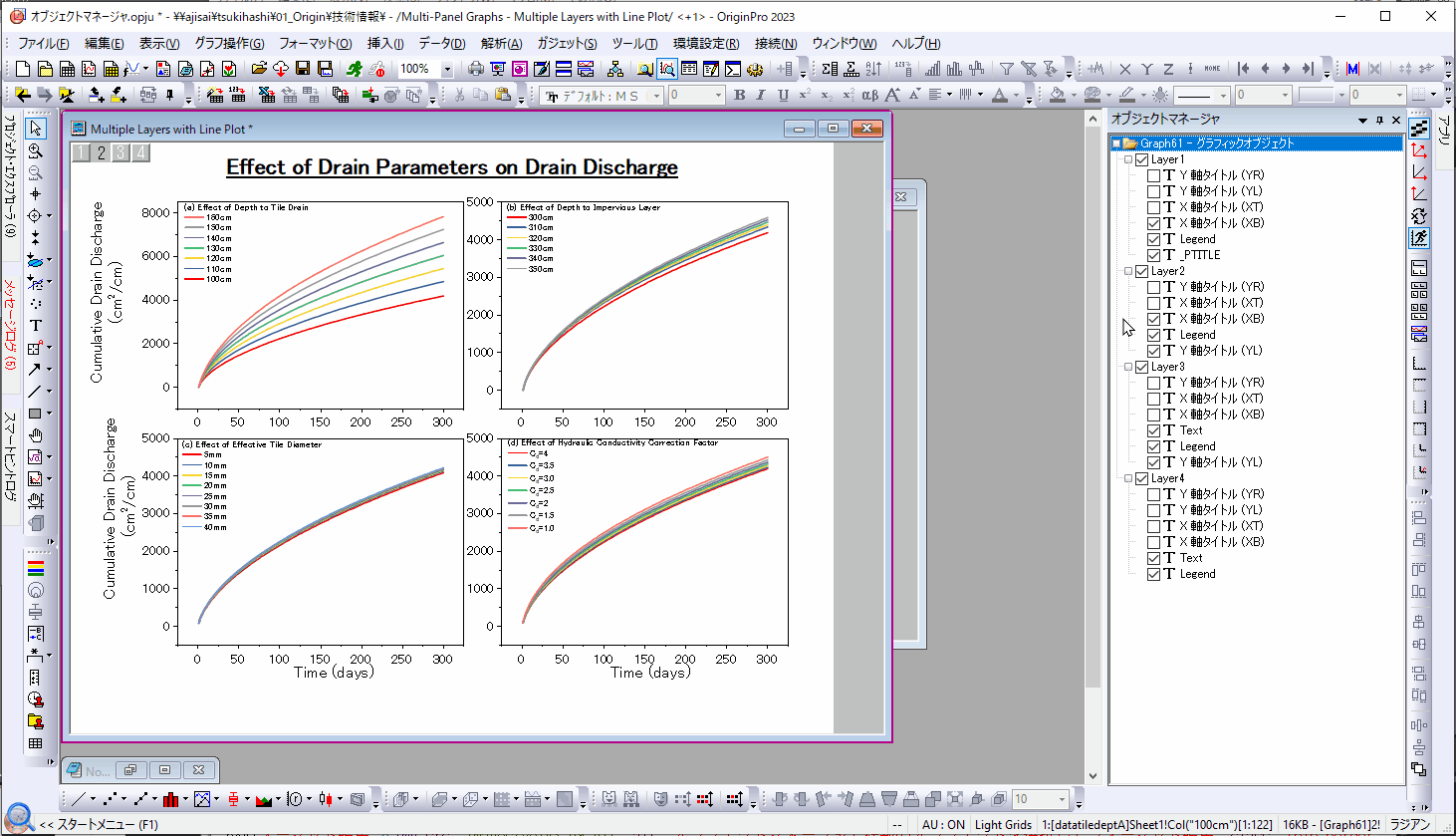

プロットと同様に、オブジェクトの階層をクリックして開くミニツールバーやツールバーなどで編集操作が可能です。また、CtrlまたはShiftキーで複数の項目を選択して一括で編集することができます。

また、Originのウィンドウ左下にある「オブジェクト操作」ツールバーと併用することで複数オブジェクトの整列も可能です。
