Vol.44 2つ目のY軸を追加する新しい仕組み

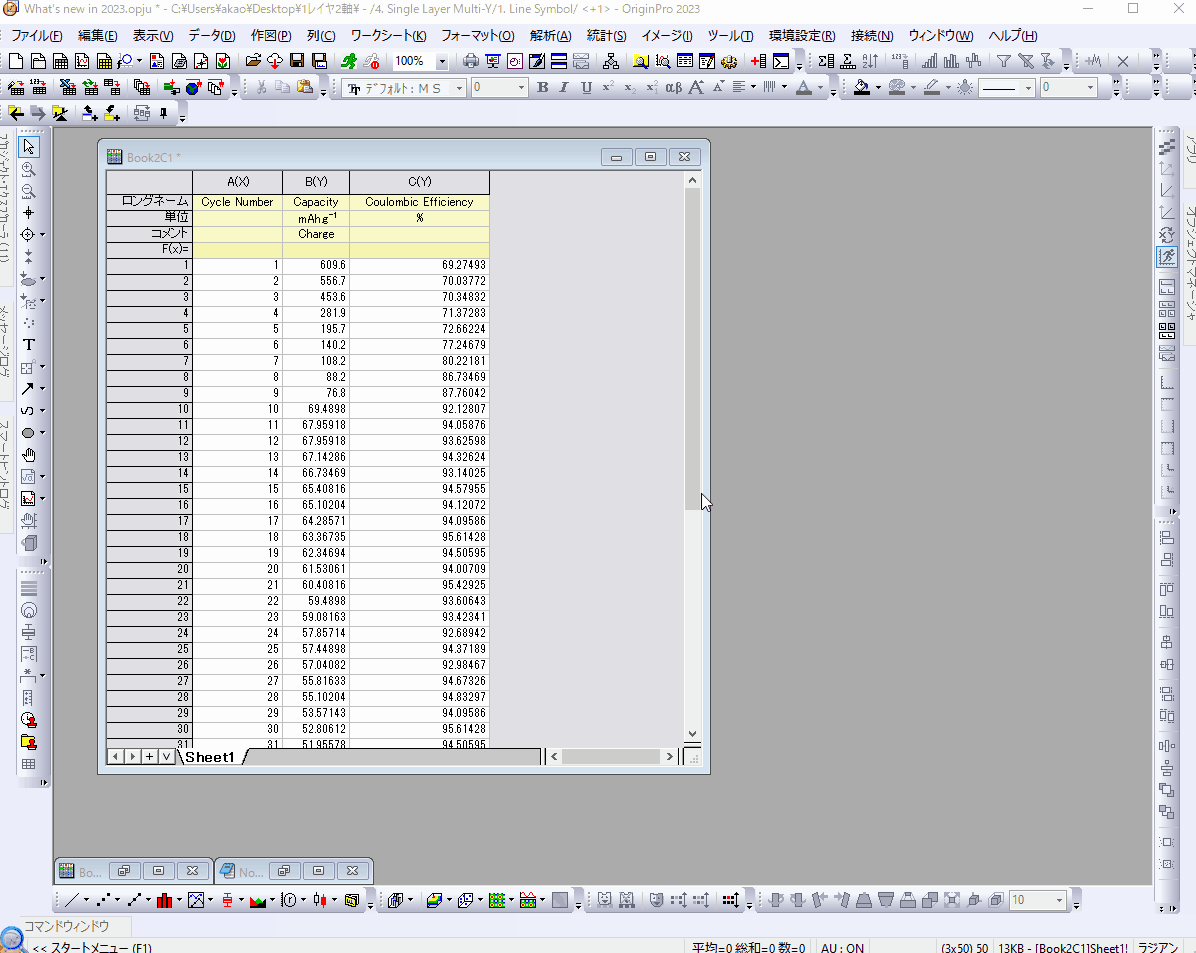

新しい形式の二重Y軸グラフは、メニューの　作図：複数区分/軸：二重Y軸　を選択して作図します。すると、レイヤは1つのまま全く別スケールのY軸が2本用意され、それぞれの軸にプロットを表示できます。

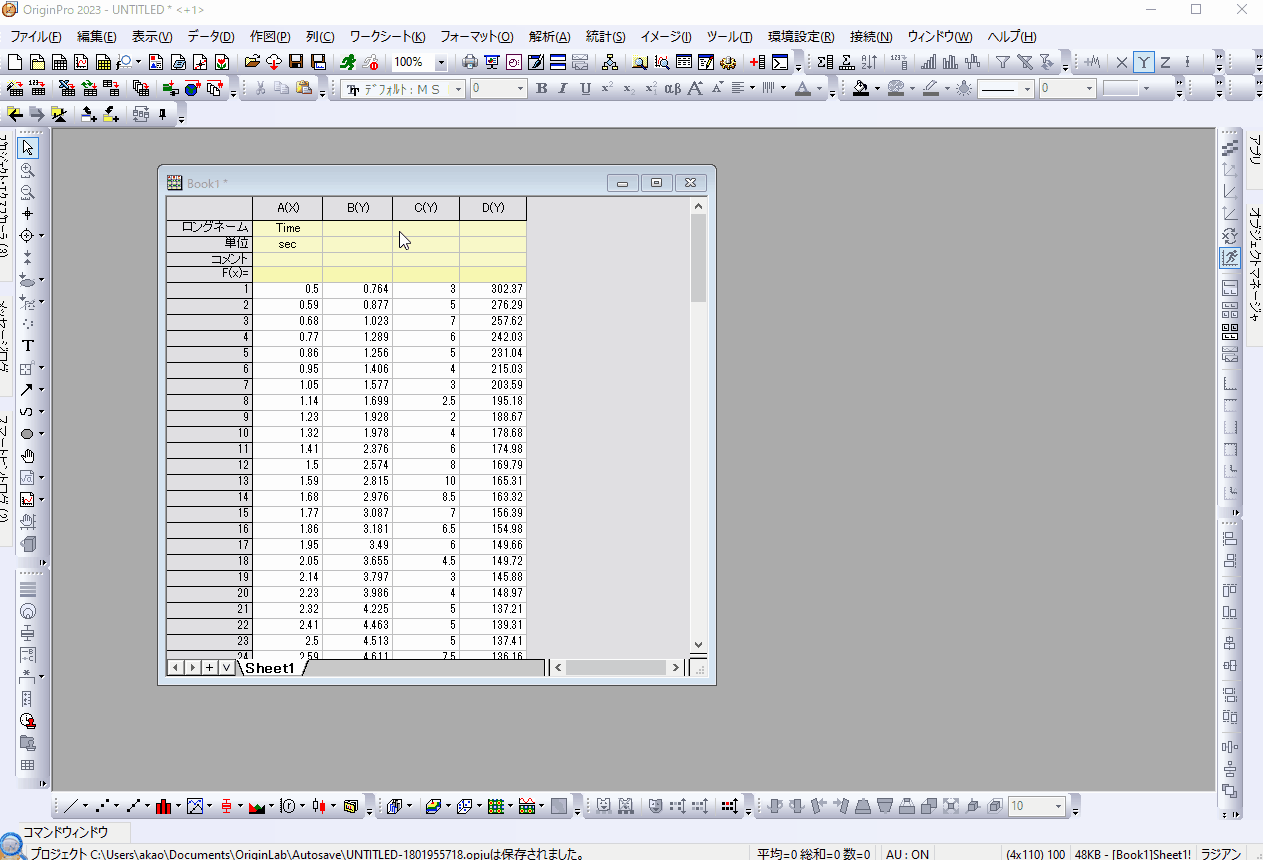

また、いったん　作図：基本の2Dグラフ：折れ線　といったメニューで1つの軸の折れ線グラフや散布図などを作図してから2軸目を追加することもできます。その場合、別軸に移したいプロットをクリックして表示されるミニツールバーで「単一」タブを開き、「右Y軸にプロット」をクリックすることで簡単に2軸目にプロットを移動できます。

これにより、従来のグラフでは、作図前にレイヤや軸の数を決めておく必要がありましたが、作図後に「やっぱり2軸にしよう」という場合でも柔軟に対応できるようになりました。

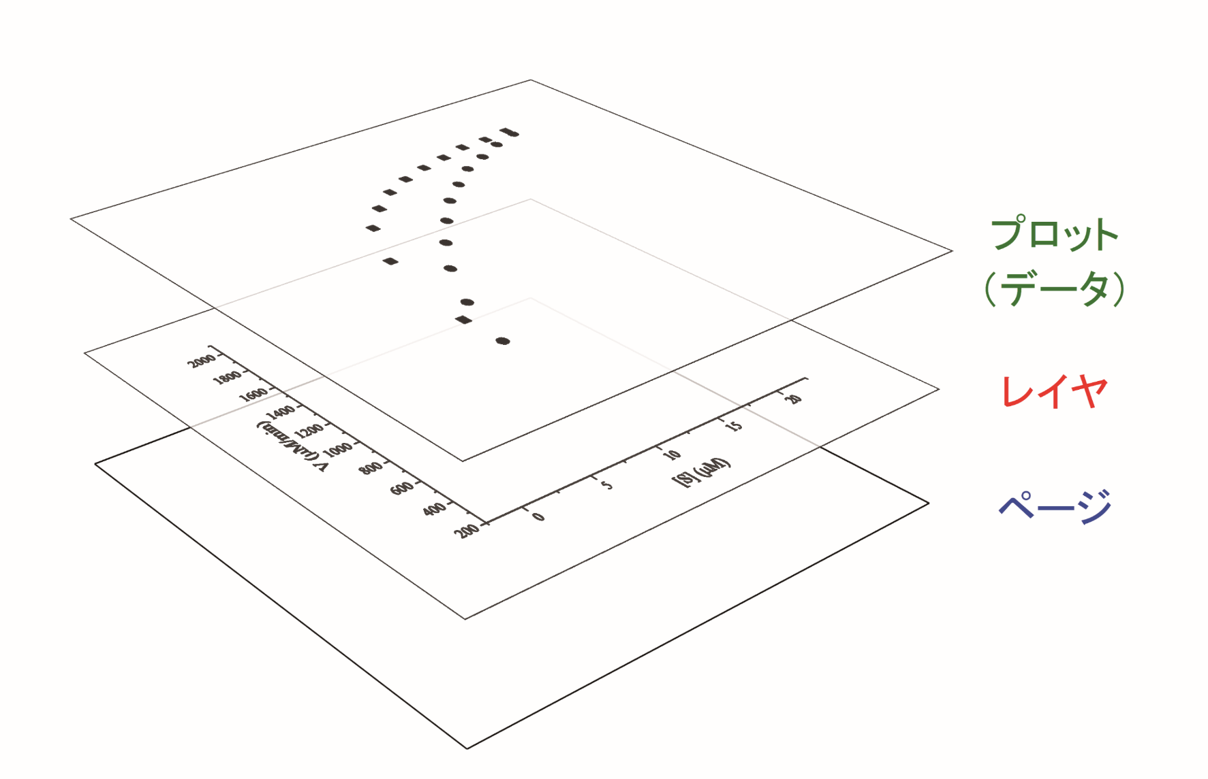

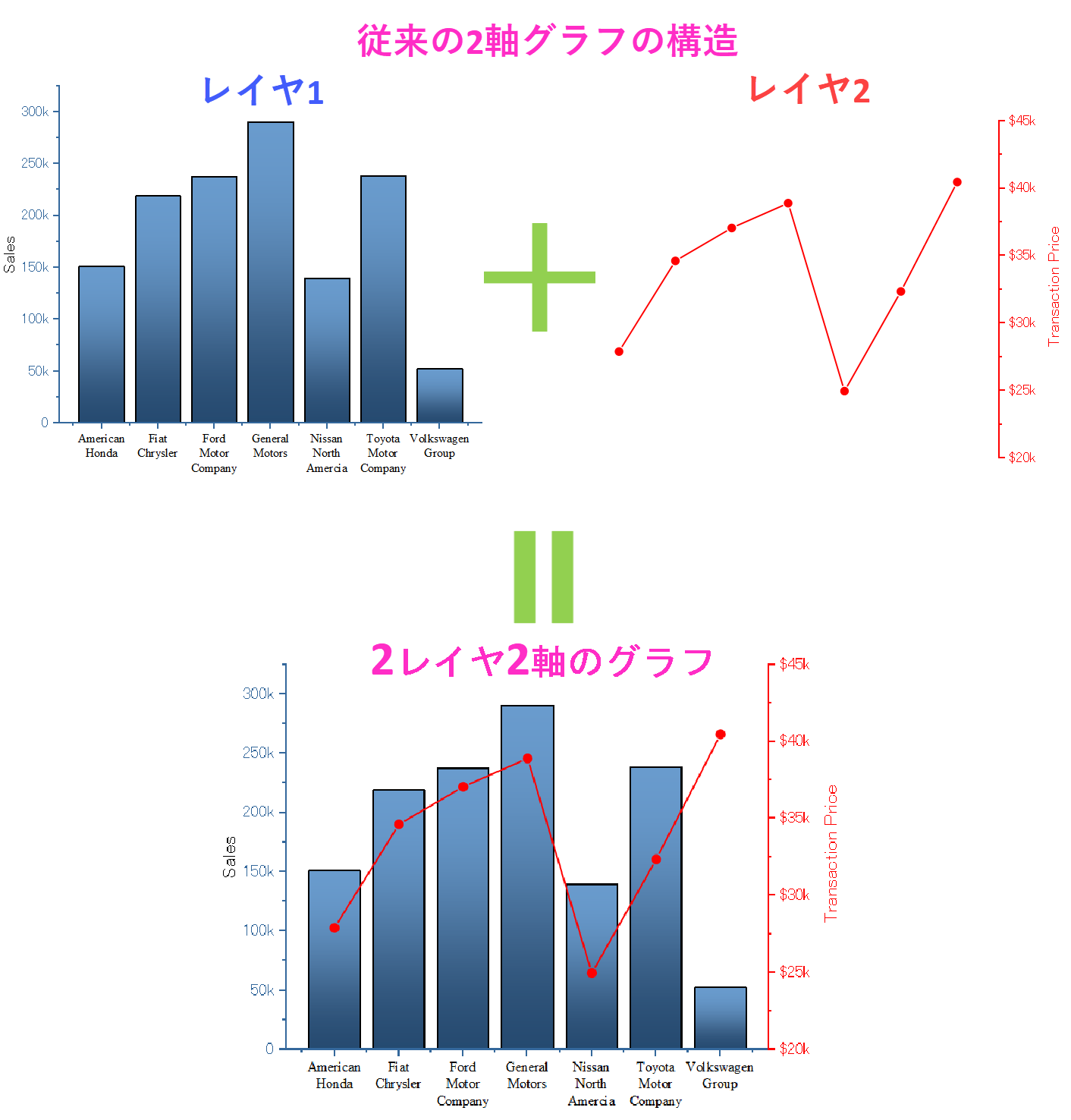

新しい二重Y軸グラフの利点は、レイヤ1つで別々の2軸を描けるという手軽さにあります。従来のグラフではレイヤ1つにつき1つの軸が基本でしたので、2軸必要な場合はレイヤを2つにしてそれぞれのレイヤで軸を作成する必要がありましたが、二重Y軸ではクリック操作だけで可能になっています。

また、これまで2軸に対応していなかったグラフ形式でも2つ目の軸を追加して表示できるも魅力です。

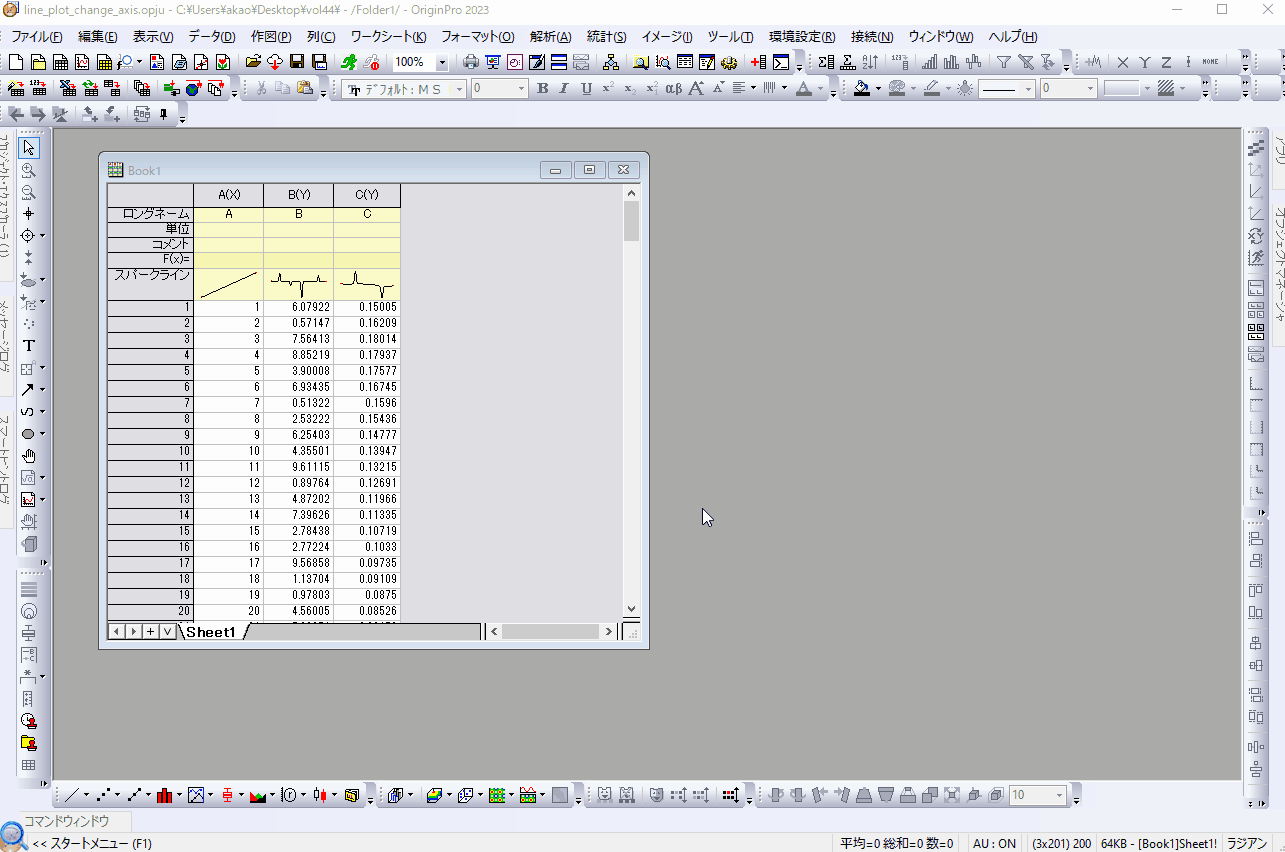

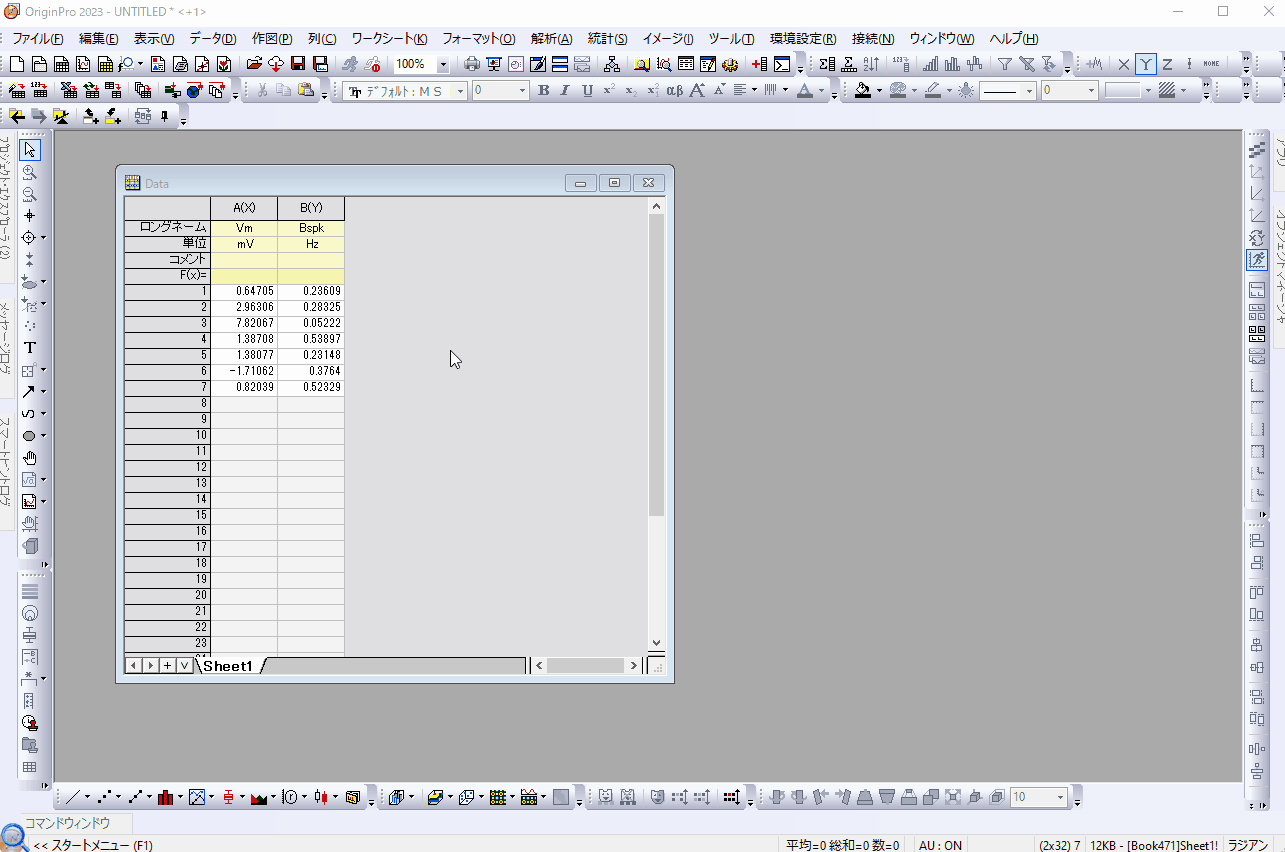

例えば、下図のように単位の異なる2つのデータをメニューの　作図：基本の2Dグラフ：線系　を選択して作図し、ミニツールバーから「右Y軸にプロット」を選択することで、2軸にできます。

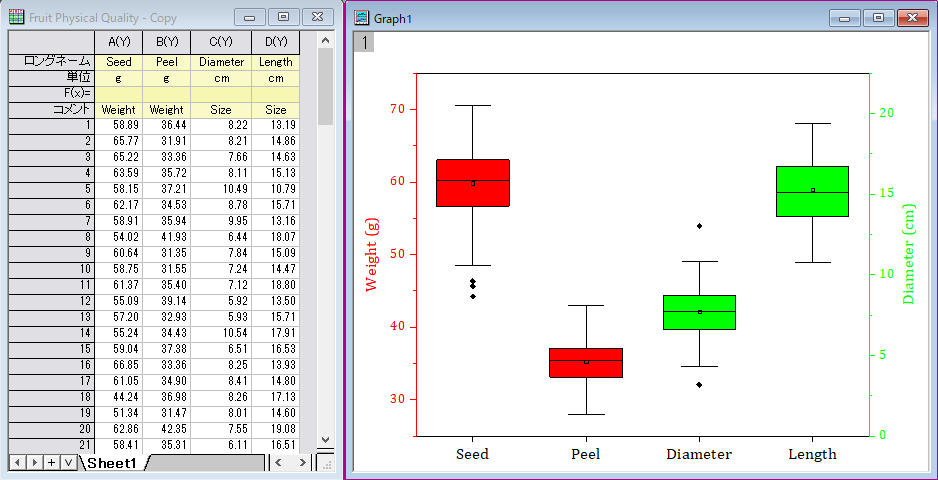

線系グラフだけでなく、下図のような2軸のボックスチャートの作成も今までに比べて簡単になっています。

Origin2023でのグラフ形式名の変更

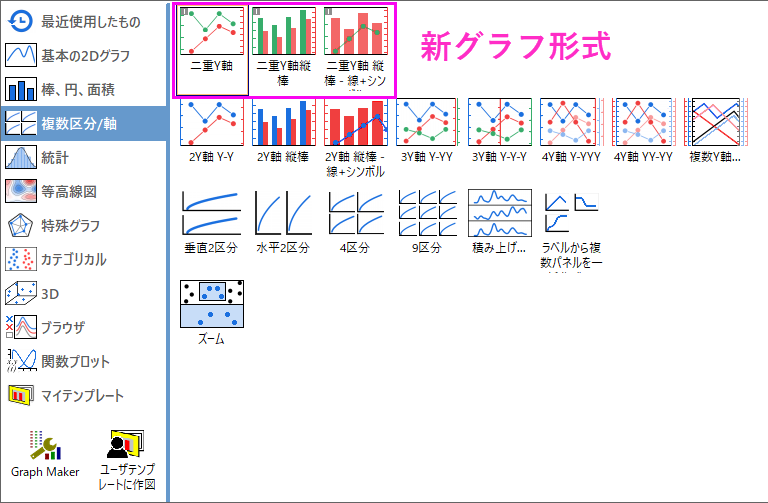

Origin2022bまでにあった旧グラフ形式「二重Y軸」はOrigin2023では「2Y軸Y-Y」に名前が変更になりました。新グラフ形式の追加の影響があったグラフ形式については下表をご覧ください。

Origin2022bまでの 名前	Origin2023以降の 名前	作図メニューの アイコン	レイヤ数
二重Y軸	2Y軸Y-Y		2レイヤ
二重Y軸縦棒	2Y軸縦棒		2レイヤ
--	二重Y軸 (新グラフ形式)		1レイヤ
--	二重Y軸縦棒 (新グラフ形式)		1レイヤ
--	二重Y軸 縦棒・線+シンボル (新グラフ形式)		1レイヤ

新しい二重Y軸グラフの形式は3軸以上には対応していません。3軸以上のグラフを作成する場合は従来の3Y軸Y-YYなどグラフ形式で作成する必要があります。

3軸以上のグラフの作り方については、弊社が過去に開催した「Originで多軸グラフを作ろう」ウェビナーのアーカイブ動画をご視聴ください。
