JADEの使用例(3) 回折パターンのピーク分離(プロファイルフィッティング)2 詳細編

JADEの使用例(2)に引き続き、プロファイルフィッティングの機能の詳細を紹介します。 プロファイル関数の選択、パラメータの制約・固定・共有、飽和ピークへの対処方法を紹介します。


プロファイル関数の選択

プロファイルフィッティングを行うときに、プロファイル関数を以下の候補の中から選択できます。一般的に、尖ったピークトップと長い裾野を持つピークにはPearson-VIIが適しています。一方、より丸みのあるトップを持つピークには、擬Voigt(Pseudo-Voigt)が適しています。

  • 擬Voigt (Pseudo-Voigt)
  • Pearson-VII
  • FCIモデル (FCI-Model)
  • 分割Pearson VII (Split-Pearson)

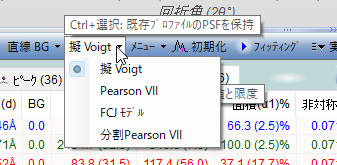

プロファイル関数を選択するボタン

パラメータの制約、固定、共有

プロファイルフィッティングのツールバーの「メニュー」ボタンから、フィッティングパラメータの数(自由度)を減らすことができます。例えば、同じセグメント内でプロファイルを制約をかけたり、いくつかのパラメータ(例えば非対称性のパラメータ)を共有することにより行えます。
具体的には、下図のように統一メニューからパラメータを共有する設定を行ったり、「プロファイルの制限」サブメニューでそれらのパラメータ範囲を制限することができます。

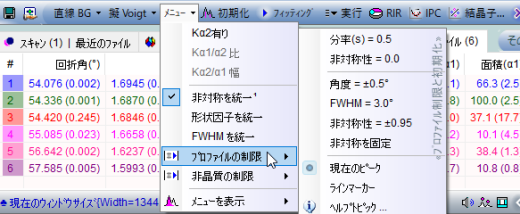

パラメータ範囲の制限を行うメニュー

また、パラメータを固定する場合は、「プロファイル」タブのリストの中で1つまたは複数の対象となるプロファイルを選択、右クリックし、「プロファイルの制限」サブメニューから設定できます。

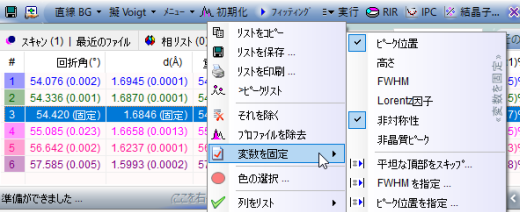

パラメータの固定と共有を行うメニュー

飽和ピークへの対処

イメージングプレートのようなデータソースから飽和ピークのフィッティングを行う場合、「面積%」より後ろの列を右クリックし、「平坦な頂部をスキップ...」を選びます。ピークトップの範囲を入力するダイアログが表示され、飽和ピークに対処できます。

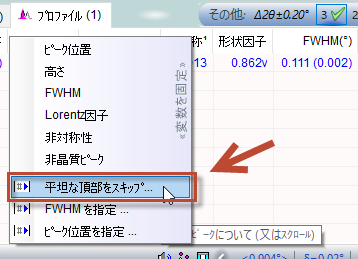

飽和ピークをスキップするためのメニュー

スキップする飽和ピークトップの範囲を設定

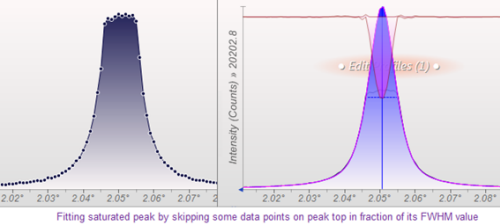

飽和ピークのフィット結果
