コード-サブコード-セグメント・モデル

1つのコードについて、そのサブコードとコード付きセグメントを図示します。コードとサブコードの関係やその内容を俯瞰するのに役立ちます。

コード-サブコード-セグメント・モデル

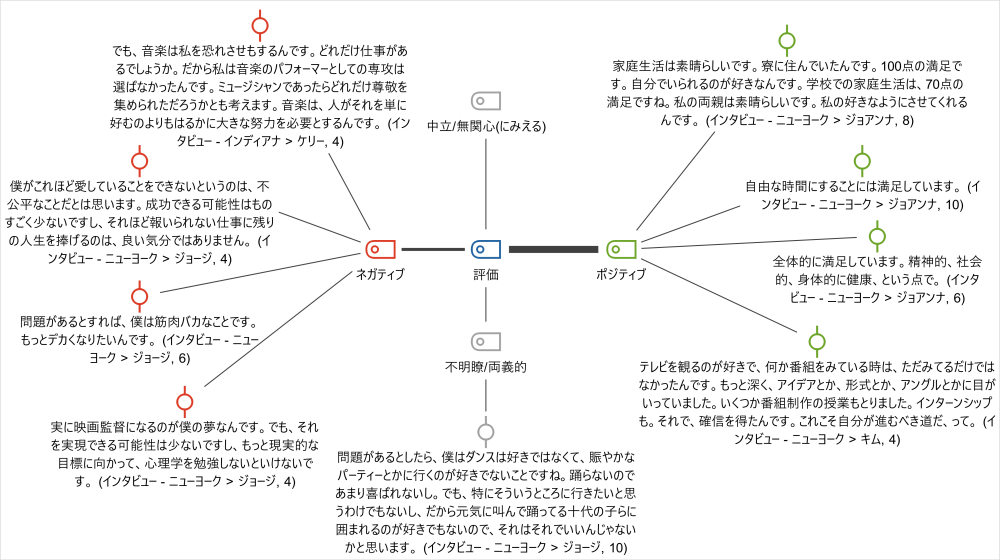

icon生活満足度に関するインタビューで、コード「評価」のサブコードとコード付きセグメントの内容を表示しています。


作図の手順

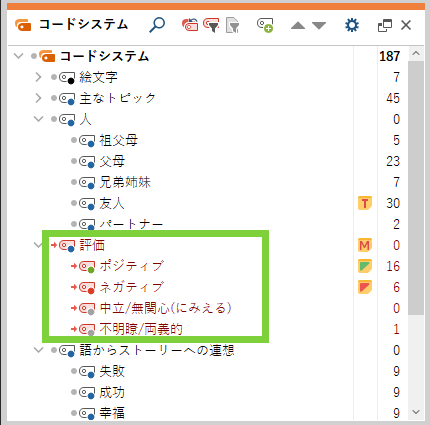

  1. 必要に応じて、コードシステムウィンドウで作図に使用するコードをアクティブ化します。 文書システム
  2. 図解ツールタブのMAXMapsを開きます。 図解ツールタブ

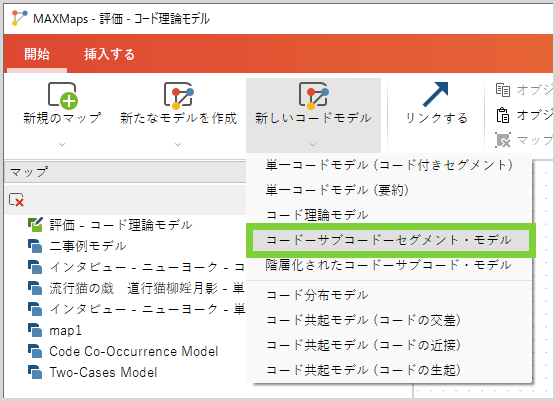

  3. 開始タブの新しいコードモデルからコード-サブコード-セグメント・モデルを選択します。
    新たなモデルを作成

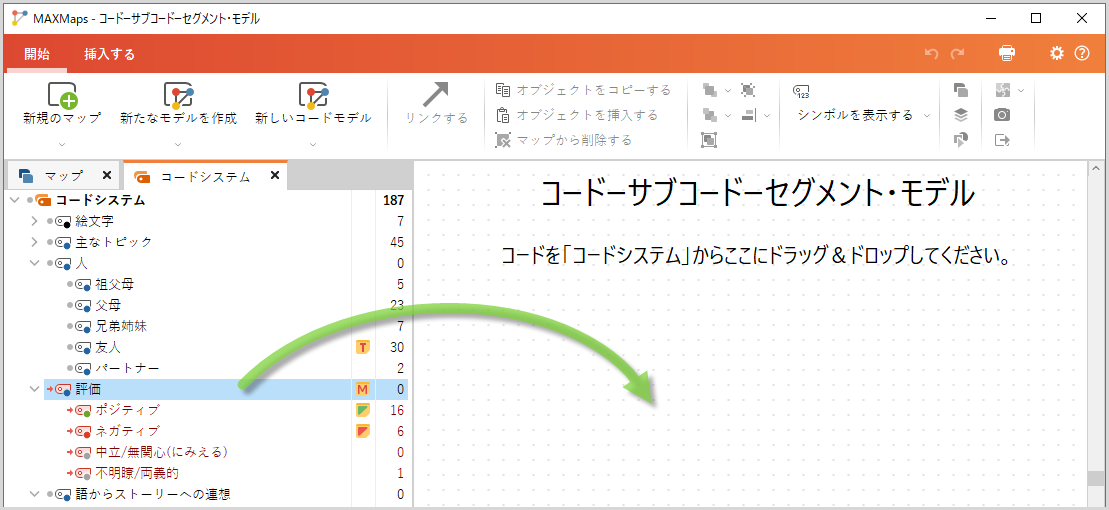

  4. 画面左側から一つの親コードを画面右側にドラッグ&ドロップします。 コード-サブコード-セグメント・モデル

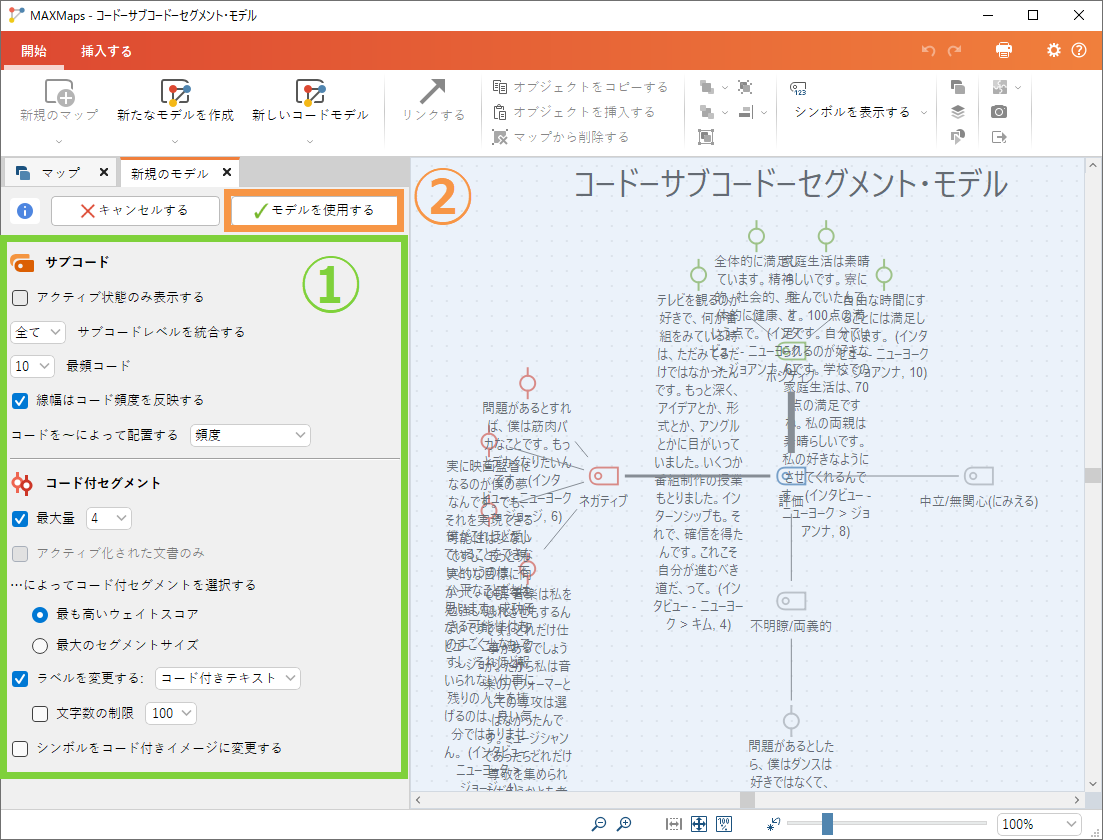

  5. モデルの設定画面とプレビューが表示されます。①の設定を行ってから②をクリックします。 コード-サブコード-セグメント・モデル
  6. マップが作成されます。マップ内の各オブジェクトはマウスでつかんで移動できます。マップの編集方法についてはMAXMapsの基本の作図で紹介しています。

    関連ページMAXMapsの基本の作図

オプション

サブコード
アクティブ状態のみ表示する
現在アクティブ化されているコードのみをマップに挿入します。
[全て/1/2/3]サブコードレベルを統合する
コードシステムのどの階層までをマップに挿入するかを指定します。
例:『1サブコードレベルを統合する』に設定すると、第一階層のサブコードのみがマップに挿入されます。
[数値]最頻コード
マップに挿入するコードの数を制限します。コード頻度が高いコードから順に挿入されます。
例:『5最頻コード』に設定すると、コード頻度が高い上位5つのコードがマップに挿入されます。
線幅はコード頻度を反映する
コード頻度が高いほど、事例とコードを結ぶ線が太くなります。
コードを~によって配置する[頻度/コードシステム]
コードは3時の方向から時計回りに配置されます。コード頻度が高い順に配置するか、コードシステムの並び順で配置するかを選択します。

コード付セグメント
最大量[数値]
マップに挿入するコード付きセグメントの数を0~9の範囲で制限します。
アクティブ化された文書のみ
…によってコード付セグメントを選択する[最も高いウェイトスコア/最大のセグメントサイズ]
コード付きセグメントのウェイトの値の大きさ、またはセグメントサイズの大きさによって、マップに挿入するコード付きセグメントの数を制限します。
ラベルを変更する:[コード付きテキスト/コメント]
文字数の制限
コード付きセグメントの内容またはコード付きセグメントのコメントをラベルとして使用します。文字数は10~100の範囲で制限できます。
シンボルをコード付きイメージに変更する
画像に対してコーディングを行った場合に、コード付きセグメントを画像で表示します。
