Vol.1 「レイヤとは?」

Originのグラフ操作メニューや、メニューを選択した後に開く「ダイアログボックス」には、「レイヤ」という項目がいっぱいあります。Originを使って、「さっそく作図をしてみよう!」としたものの、「いったい、なんのこと??」と思われた方は、いらっしゃいませんか?

ここでは、Originのグラフ作成の基本操作に必要な「レイヤ」の概念について、簡単に、触れてみます。

「レイヤ」とは、「Originのグラフを描くための台紙」のことです。

そして、「グラフ」は、1つ以上の「レイヤ」で構成されています。この「レイヤ」の扱い方を少し知ると、Originを使ったグラフ作成の操作が、ぐっと身近で簡単なものに感じられるかと思います。

ここで、いきなり問題です。3つのY軸を持った、次の様なグラフを作るにはどうしたらよいでしょう?

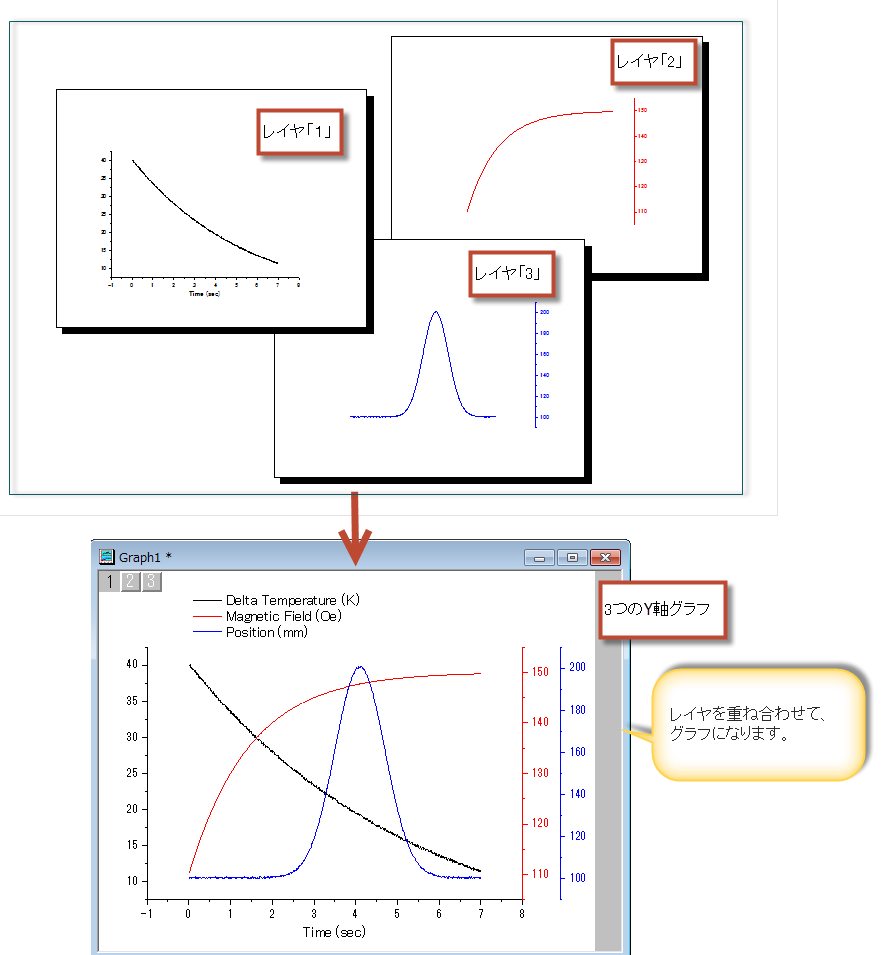

Originで「3つのY軸グラフ」を作るには、次のイラストの様に、グラフを描画した「レイヤ」を3つ、重ね合わせていきます。OHPシート(昔、プレゼンテーションなどでよく使われていた、透明なフィルム)にグラフを描いて、いくつも重ね合わるイメージですね。

では、3つ以上のY軸のあるグラフを作りたくなった場合はどうしましょう?

この場合も、メニュー操作ひとつで簡単に作図できます。例えば、以下の「6軸グラフ」は、ワークシートでデータ列を選択してから、メニューの「作図」→「複数Y軸」→「複数軸」を選択するだけで、作成できます。

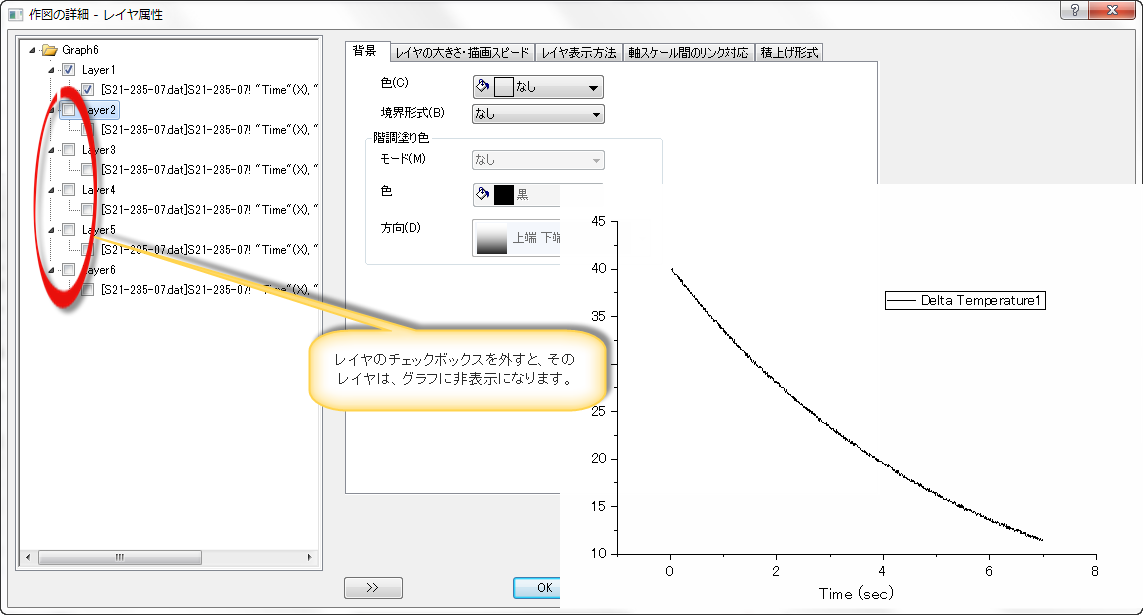

そして、表示したくない「レイヤ」があれば、「グラフ」をダブルクリックして「作図の詳細-レイヤ属性」ダイアログを開いてから、レイヤのチェックボックスを外します。

次に、3Y軸のグラフを、1Y軸グラフに分けて、並べてみましょう。

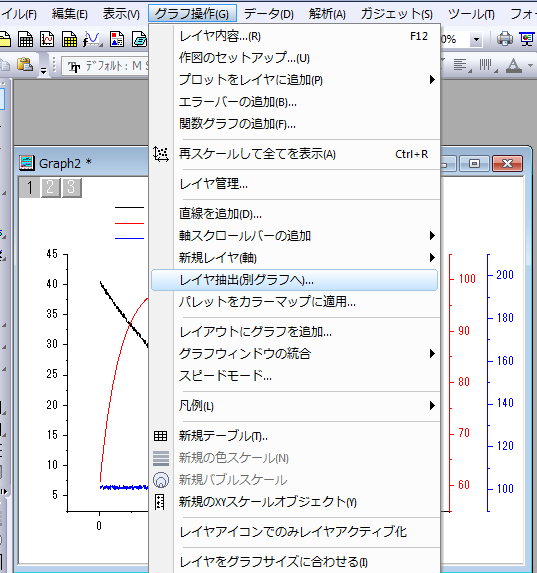

グラフを選択して、メニューの「グラフ操作」→「レイヤ抽出」→「別グラフへ」を選択します。

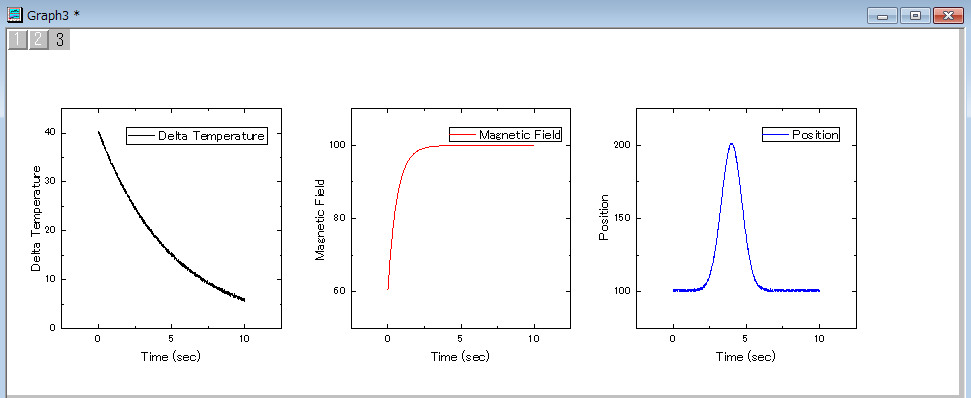

簡単に、3つのグラフに分割できますね。

ここまでで、さくさく「レイヤ」を重ね合わせたり、「レイヤ」を分けて別々に並べたりするイメージがわきましたか?

次回は、この「レイヤ」を使って、少し複雑なグラフや動画を作成してみたいと思います。
