Vol.38 グラフの軸目盛ラベルの縦書き

同じグラフのX軸の目盛ラベルで各表記方法を比較したサンプルのopjuファイルを、下記リンクからダウンロードできます。zip形式に圧縮されてありますので、解凍してご確認ください。

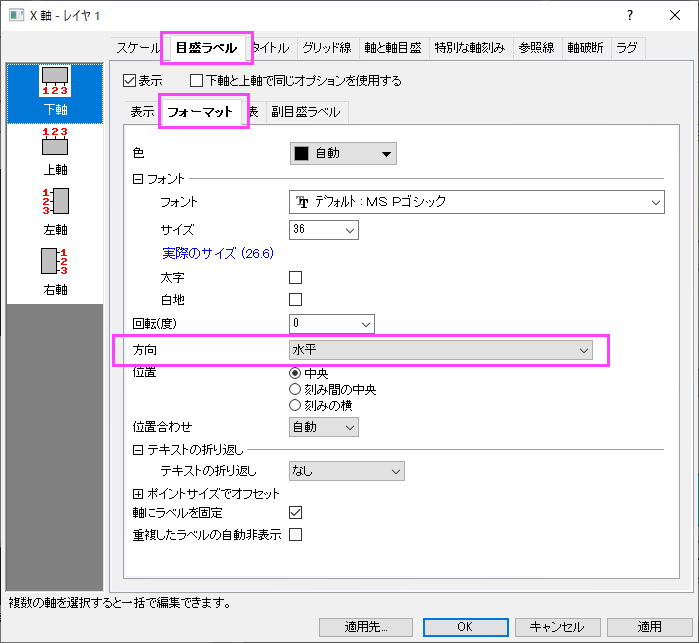

「軸」ダイアログの「フォーマット」タブの「方向」で軸目盛ラベルの配置を指定します。

「方向」ドロップダウンリストから、任意の表記方法を選択できます。

この項では、各表記方法について内容をご説明します。

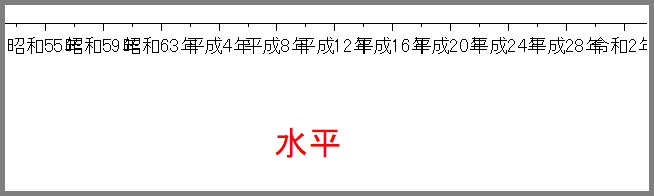

水平

全ての文字と数字を水平に配置します。

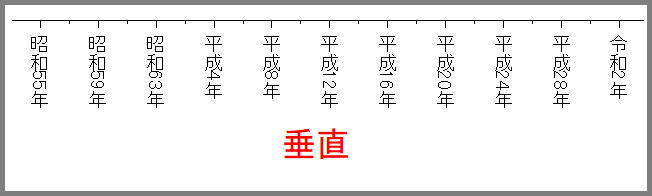

垂直

全ての文字と数字を垂直に配置します。

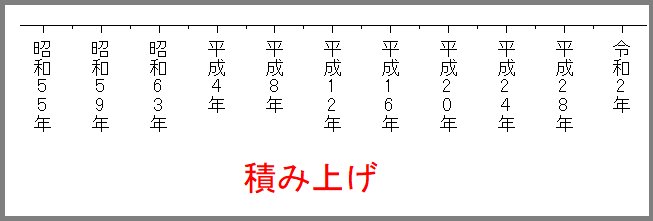

積み上げ

それぞれの文字と数字が水平に表示されますが、垂直方向に1つずつ積み重ねられます。

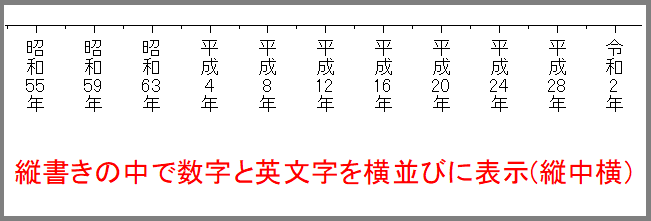

縦書きの中で数字と英文字を横並びに表示(縦中横)

1～3字の数字・英字・記号など日本語/中国語/韓国語以外の字は、垂直方向のフロー内で水平方向に表示されます。一般に「縦中横」と呼ばれる設定です。

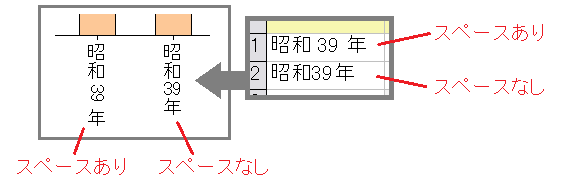

スペースは1字とみなされるので、数字（および英文字・記号）とスペースが連続して4字以上の場合は水平方向に表示されません。

4字以上であっても、日本語の文字で区切られており連続する字が3字以下の場合は水平に表示されます。 　　

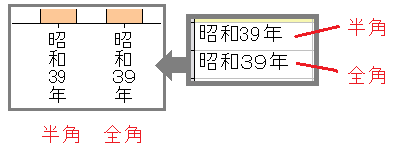

垂直・水平方向への文字の配置に、全角・半角は関係しません。
