Vol.41 グラフをグレースケールに変更

グラフをカラーで作成していても、論文や出版用に白黒(グレースケール)のグラフの提出を求められることがあります。Originにはそういった場合に使えるグラフテーマ「B&W Publication」があります。これは、作成済みのグラフを素早く白黒に変更することができるものです。
ただ、このテーマで白黒(グレースケール)化できないグラフ形式もあり、等高線図もその一つです。このページでは等高線図についてもグレースケール化できるようにデフォルトのテーマの編集し、適用する操作までをご紹介します。

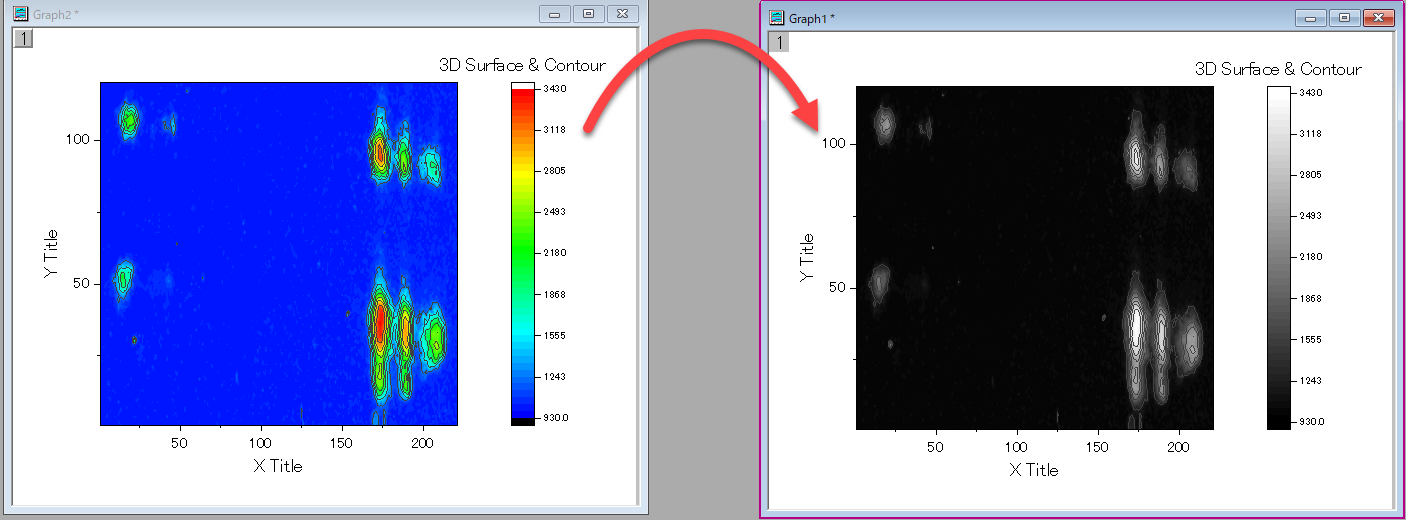

等高線図をグレースケール化

グラフテーマの適用方法

ラーニングセンターにあるサンプルグラフに対して、デフォルトのテーマ「B&W Publication」を適用してみます。

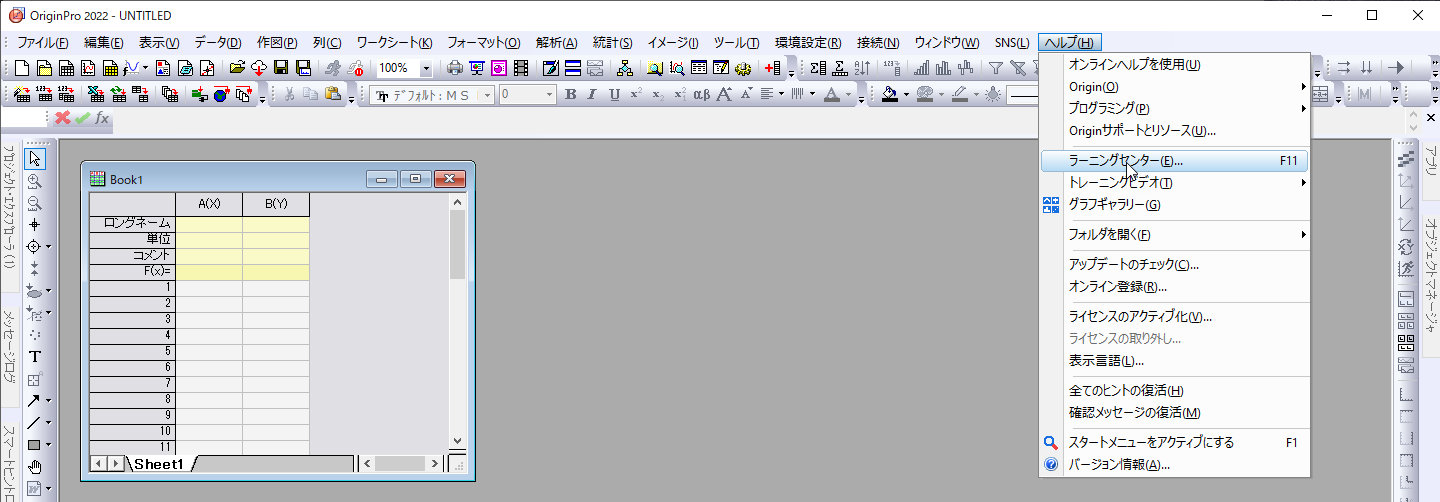

  1. Origin上部メニューから ヘルプ>ラーニングセンター を選択します。
  2. ラーニングセンターを起動

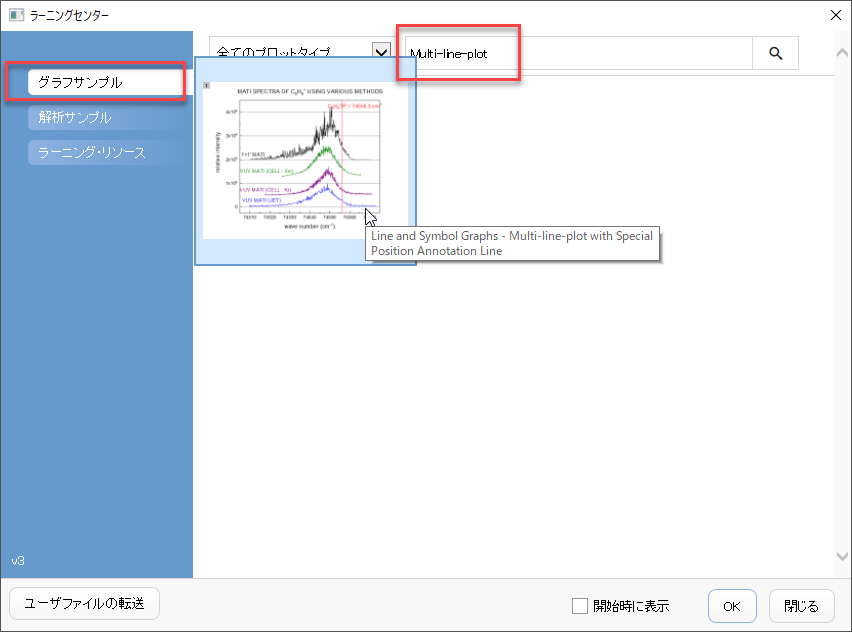

  3. 左パネルで「グラフサンプル」を選択し、上部テキストボックスに「Multi-line-plot」と入力すると下図のようなグラフが出てくるのでこれを選択して「OK」でダイアログを閉じます。
  4. グラフサンプルを検索

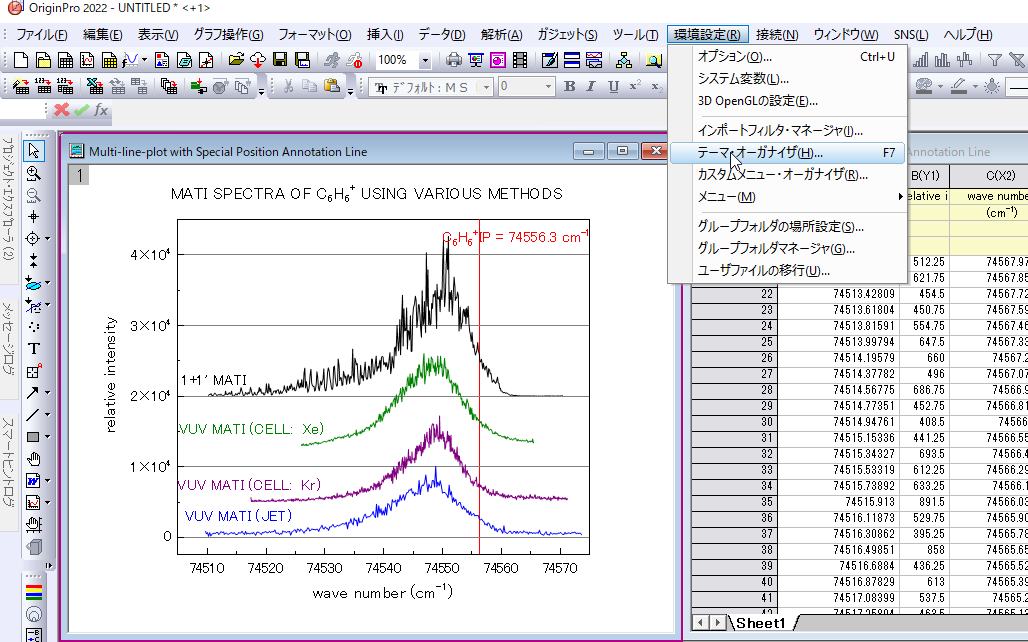

  5. 表示されたサンプルグラフのウィンドウがアクティブな状態で上部メニューから 環境設定>テーマオーガナイザー を選択します。
  6. テーマオーガナイザーを起動

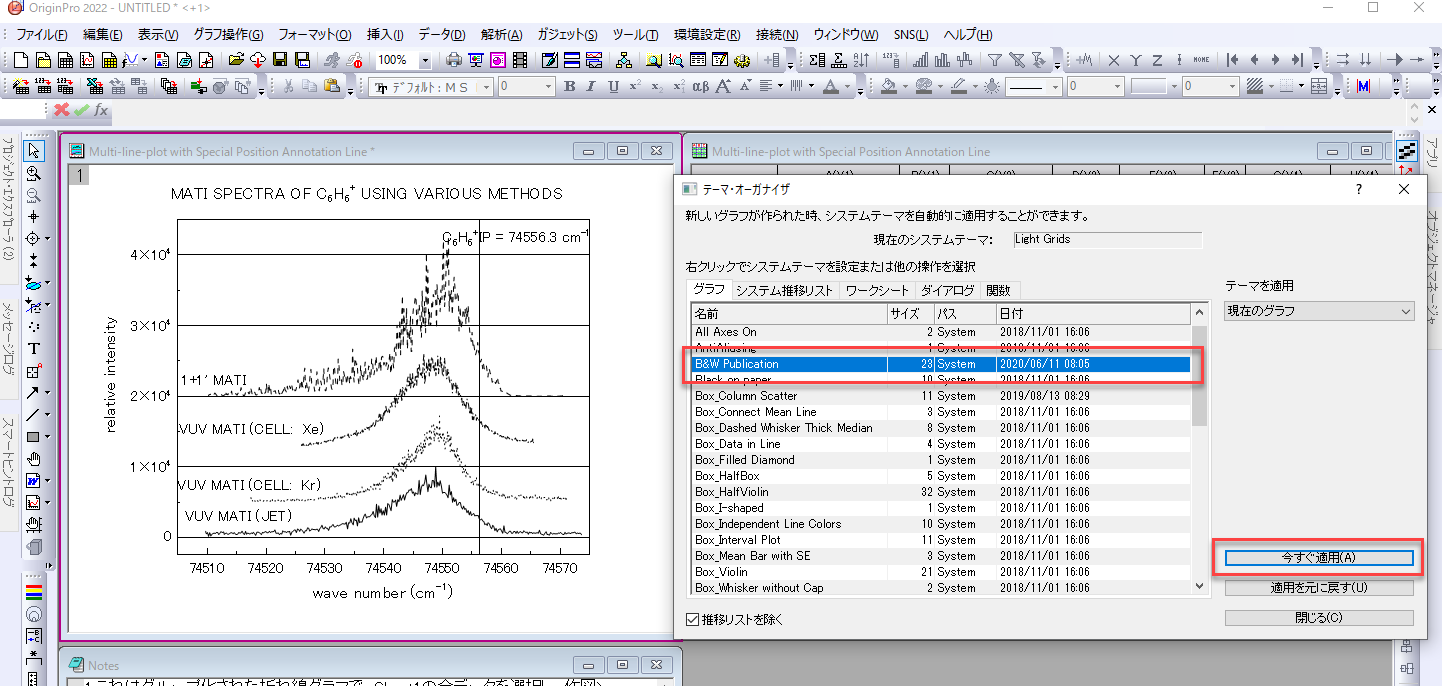

  7. テーマオーガナイザーには適用できるテーマがデフォルトでいくつか用意されています。モノクロ印刷等で見分けられるようにしたい場合には「B&W Publication」というテーマを選択して「今すぐ適用」ボタンを押すことで、プロットが色ではなく線種で区別されるようになります。
  8. B&W Publicationを適用

グラフテーマの編集方法

等高線図にも適用できるようにテーマを編集して適用する

デフォルトのテーマ「B&W Publication」では等高線図をグレースケールにすることはできないので、適用できるようにテーマを編集して等高線図をグレースケール化します。

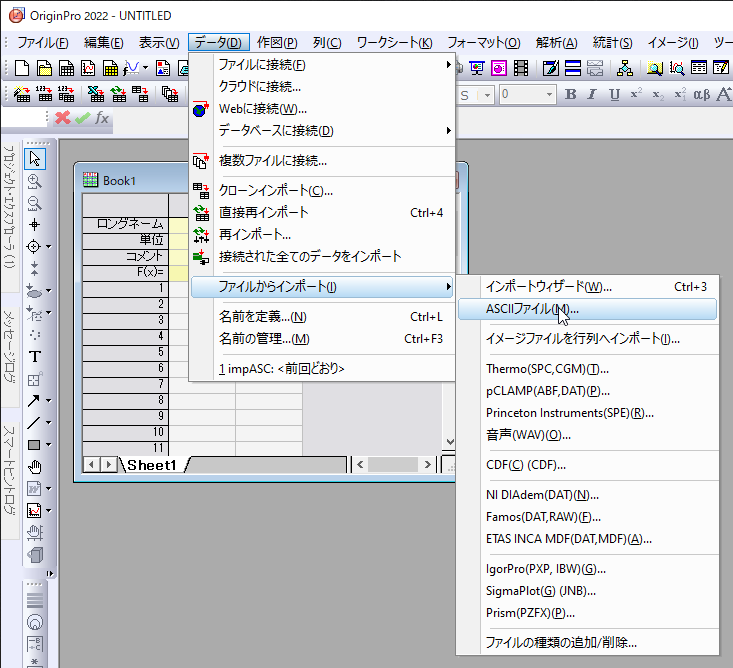

  1. まず等高線図を作成します。空のワークブックを用意して、Origin上部メニューから データ>ファイルのインポート>ASCIIファイル を選択します。
  2. ASCIIファイルのインポートダイアログを開く

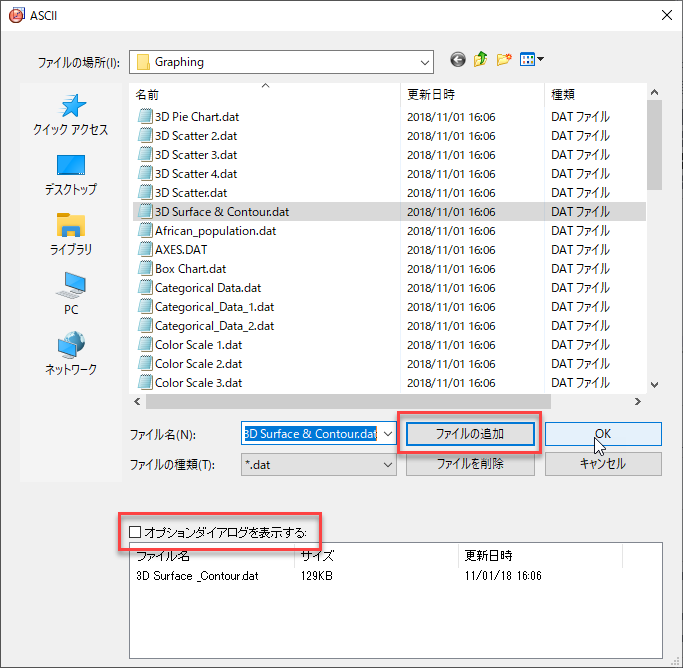

  3. "C:\Program Files\OriginLab\Origin2022\Samples\Graphing" にある"3D Surface & Contour.dat"を選択して「ファイルの追加」ボタンをクリックして「OK」ボタンでインポートします。(「オプションダイアログを表示する」のチェックは外してください)
  4. 3D Surface & Contour.datをインポート

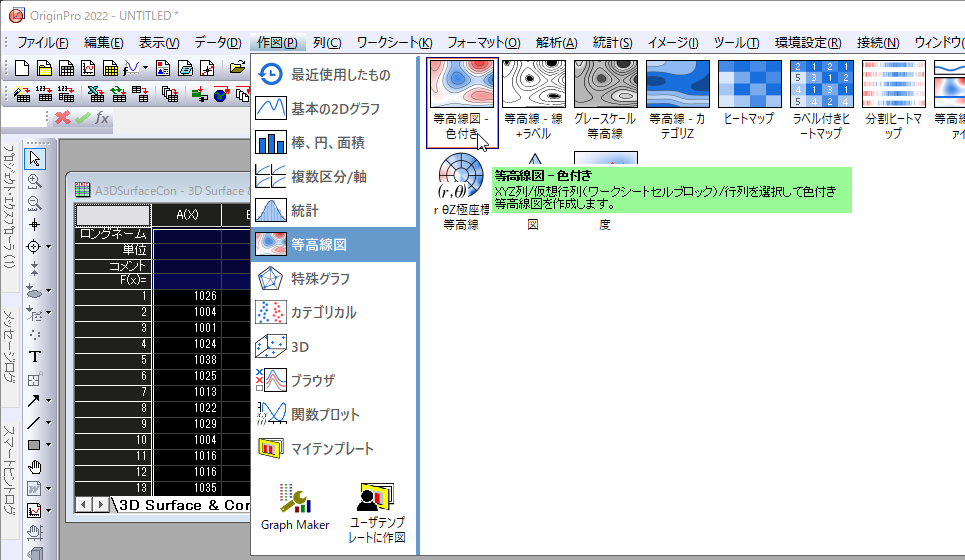

  5. インポートしたデータの入ったシート全体を選択して、Origin上部メニューから 作図>等高線図>等高線図-色付き を選択します。
  6. 色付きの等高線図を作図

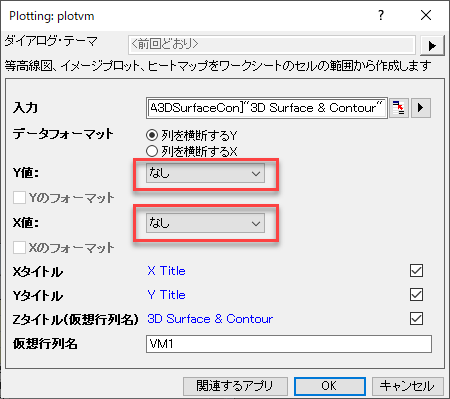

  7. ダイアログが開きますので、「Y値」「X値」をともに「なし」に設定して「OK」ボタンで作図します。
  8. Y値、X値はなしで作図

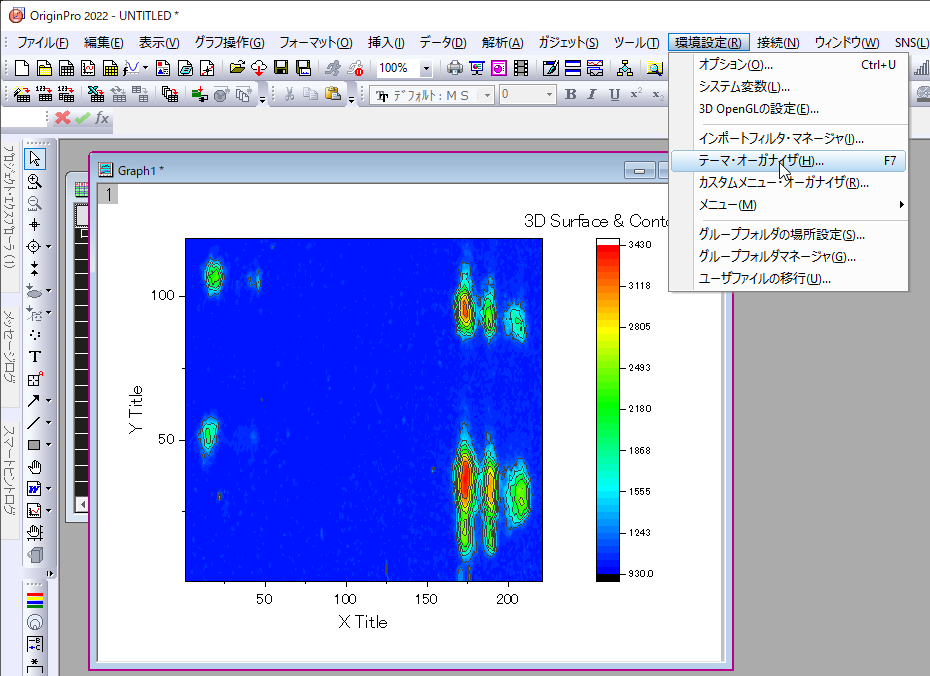

  9. 作図したグラフの色をグレースケール化する場合には、もちろん作図の詳細ダイアログで直接このグラフのカラーマップをグレースケールに設定する方法もありますが、今回は他のグラフにも適用できるようにテーマを編集して適用してみます。テーマ編集は適用するときと同様に 上部メニューの 環境設定>テーマオーガナイザー を選択して開きます。
  10. テーマオーガナイザーを起動

  11. テーマオーガナイザーが開いたら「B&W Publication」を右クリックして「複製」を選択します。
  12. テーマを複製

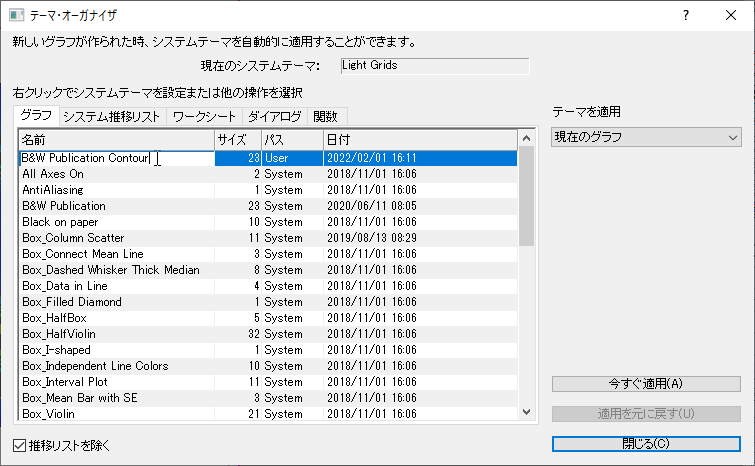

  13. テーマの内容が複製されます。名前をダブルクリックすると名前が変更できますので、ダブルクリックして「B&W Publication Contour」としておきます。
  14. テーマ名を変更

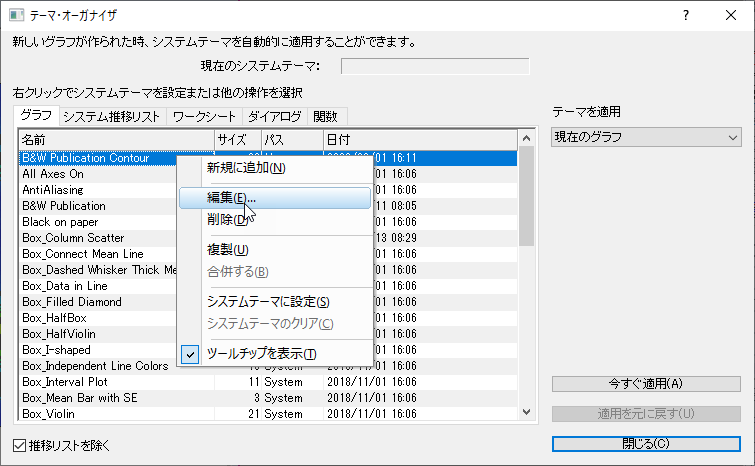

  15. 複製されたテーマを編集していきます。テーマを右クリックして「編集」をクリックします。
  16. 右クリックして編集を選択

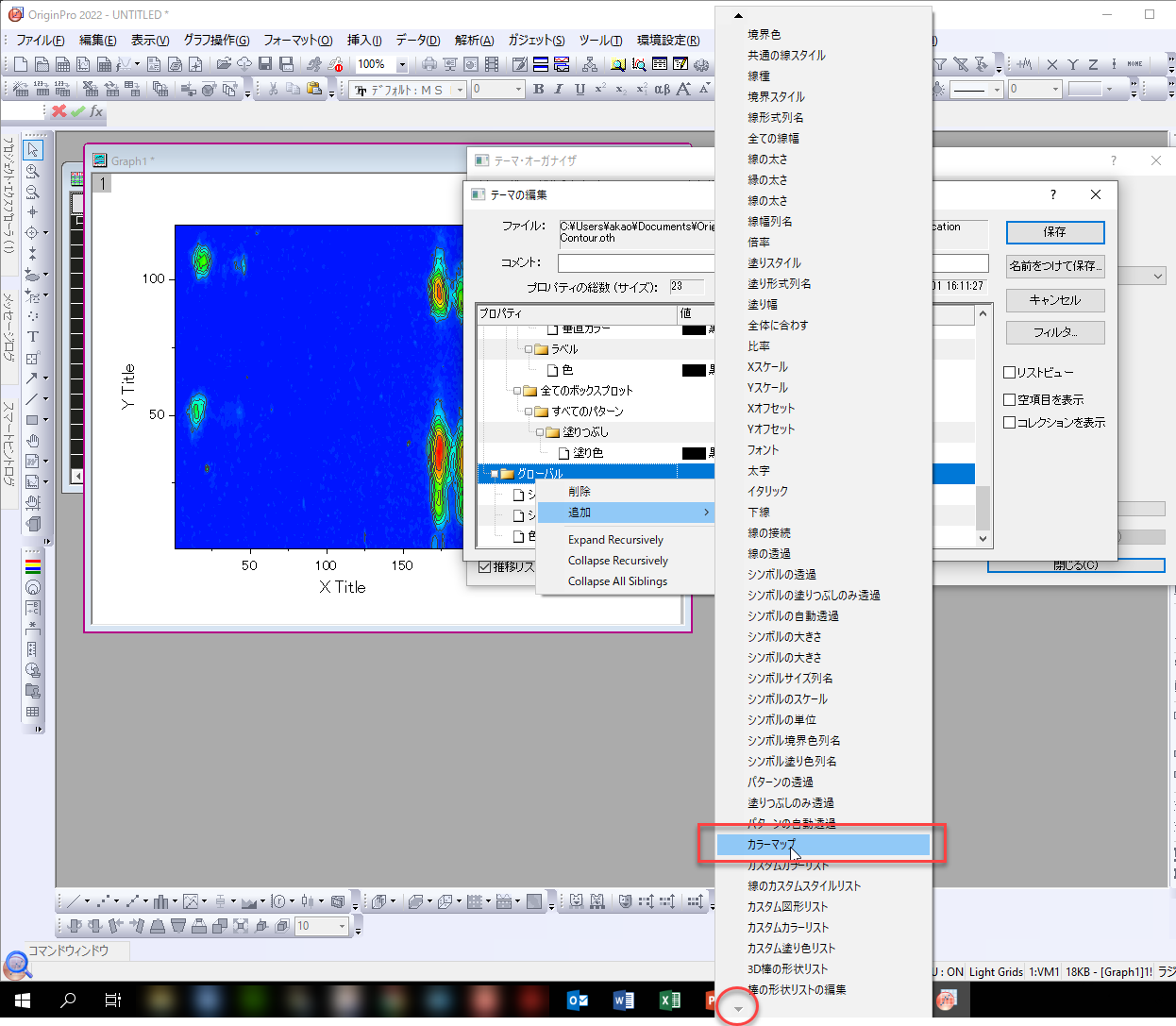

  17. 設定項目を追加するウィンドウが表示されます。等高線図をグレースケールに変換できるようにしたい場合には、「グローバル」と書かれたフォルダを右クリックして 追加>カラーマップ を選択します。(項目が多いため、リスト下部の下三角をクリックしないとカラーマップが出てこないことがあります)
  18. グローバルフォルダにカラーマップを追加

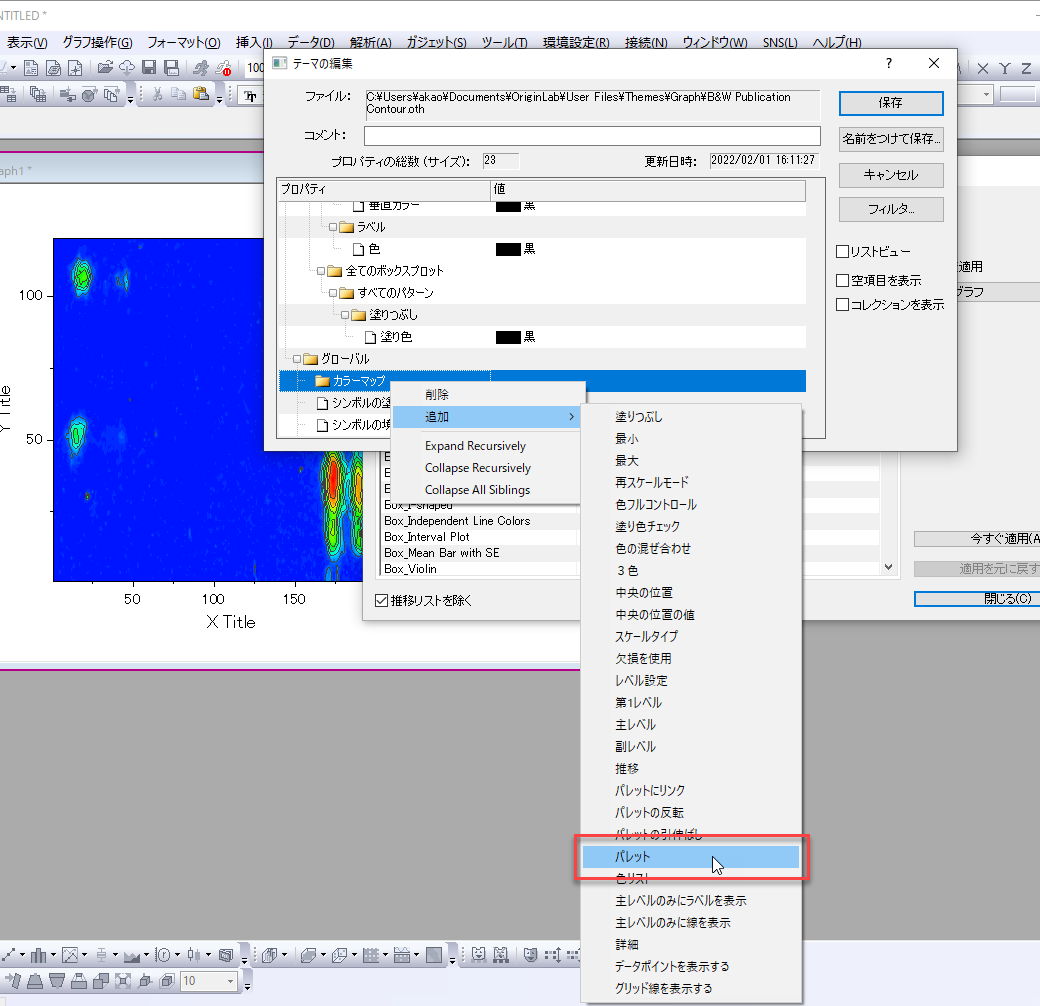

  19. さらに追加された「カラーマップ」のフォルダを右クリック 追加>パレット を選択します。
  20. カラーマップフォルダにパレットを追加

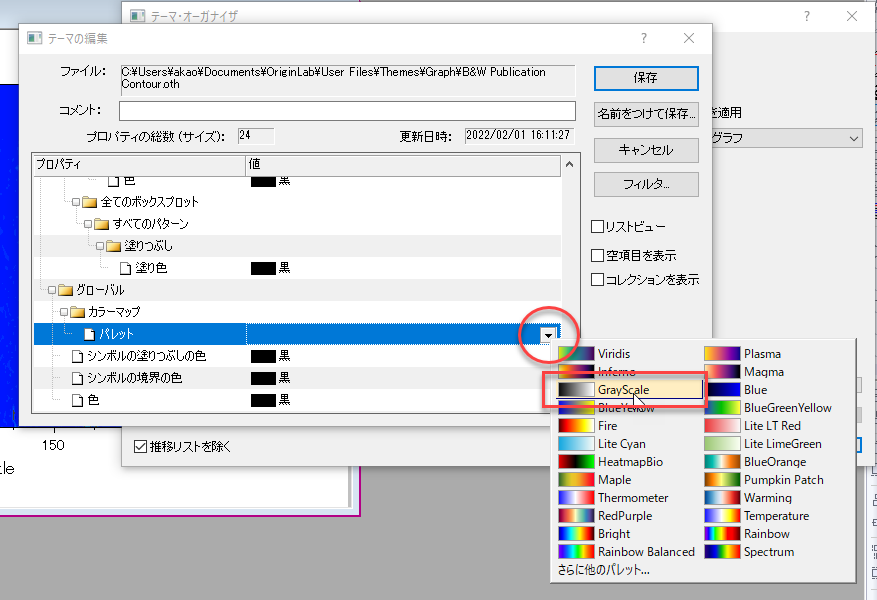

  21. 追加された「パレット」の右側にある下三角のボタンをクリックして「グレースケール」を設定します。「保存」をクリックしてテーマを保存します。
  22. パレットをグレースケールに設定

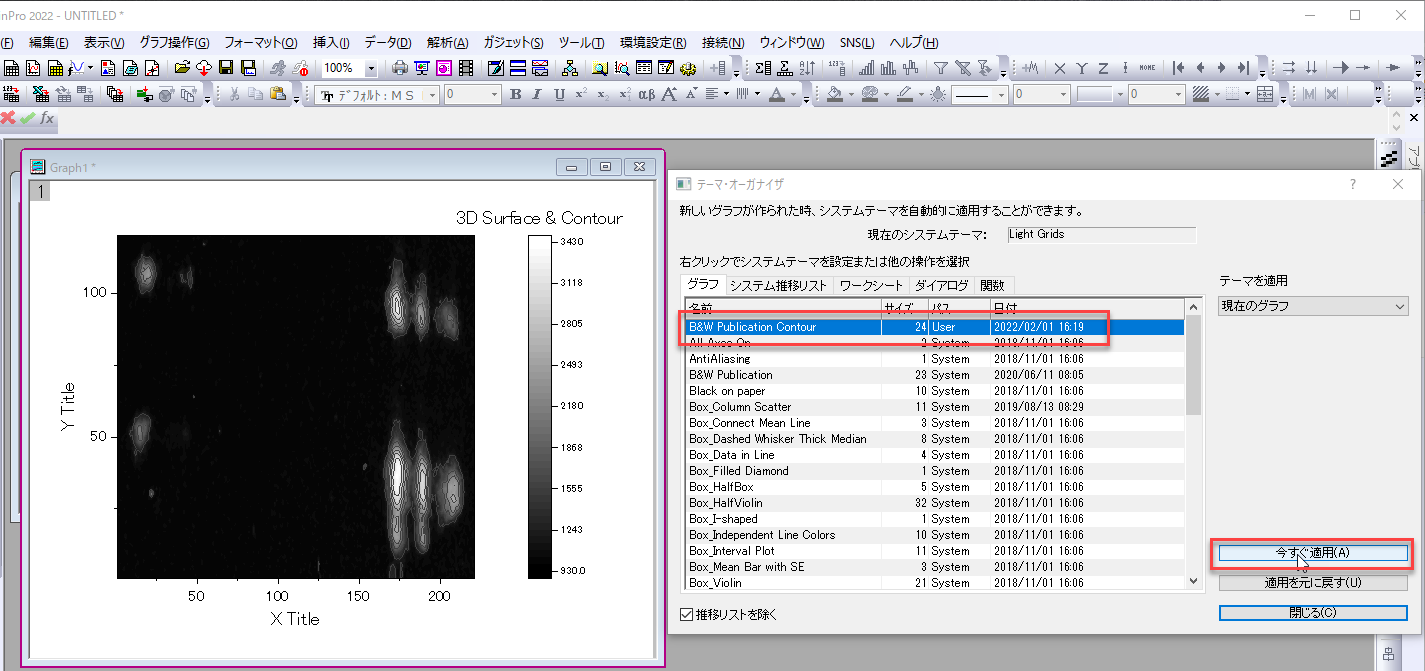

  23. これで編集した「B&W Publication Contour」を選択して「今すぐ適用」すると、等高線図もグレースケール化されます。
  24. 編集したテーマをグラフに適用

補足

特定のグラフ形式で色以外にもスケール等の設定が決まっている場合には、グラフテンプレートを利用するほうが便利です。詳しくは下記ページをご覧ください。

サンプルファイル

2.で紹介した手順で作成したグラフテーマがダウンロードできますので、必要な方はダウンロードしてご利用ください。解凍(展開)してフォルダ内にある"B&W Publication Contour.oth"をユーザファイルフォルダのテーマが保存されるフォルダに入れるとお使いのOriginでも使用できるようになります。ユーザファイルフォルダはOrigin上部メニューの ヘルプ>フォルダを開く>ユーザファイルフォルダ で開くことができます。開いたフォルダの"Themes"フォルダ(なければ作成してください)内のさらに"Graph"フォルダ内にこのファイルを保存することで使用できます。

サンプルテーマ(BandW_Publication_Contour.zip)

zip

zip(730B)

テクニカルサポート

ご不明な点がございましたら、お気軽にお問合せフォームよりテクニカルサポートまでご連絡ください。

その際、必ず「製品名」「バージョン」「シリアル番号」をご連絡ください。
