Tangent

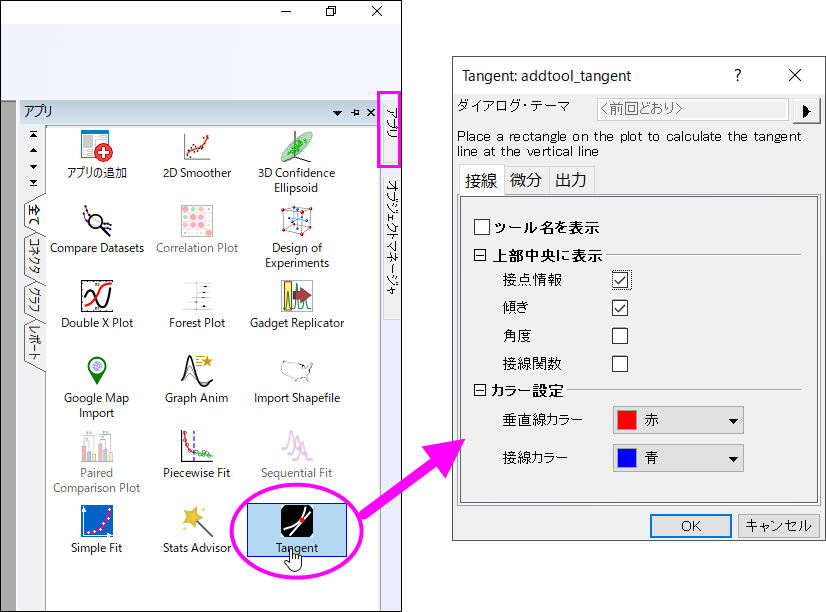

1. グラフがアクティブな状態で、Tangentのアイコンをクリックし、ツールのダイアログを開きます。

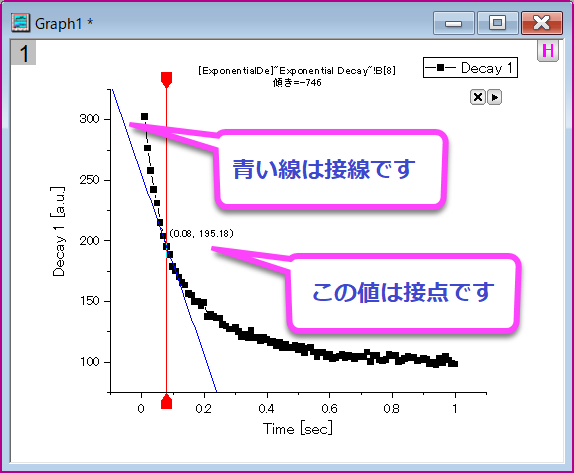

2. このダイアログでは、表示する接線の情報や接線の情報の出力先など、各種の設定を行うことが出来ます。ここでは、ひとまず「OK」ボタンをクリックします。すると、グラフ上に赤い垂線と青い接線が現れます。



　　

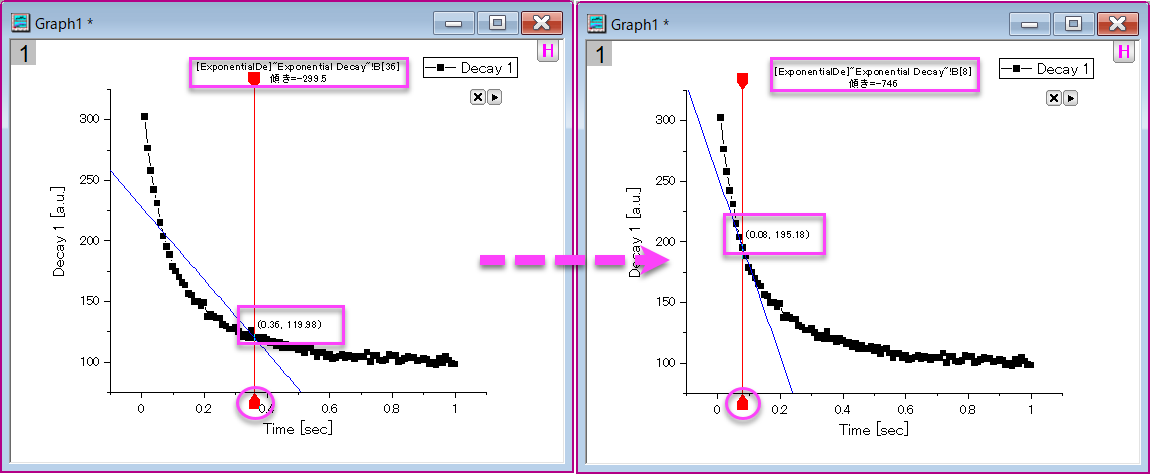

3. 垂線をマウスでつかんでドラッグすると、接点が曲線上を移動します。垂線を移動すると、接線が自動で更新されます。 　　　　　



　　

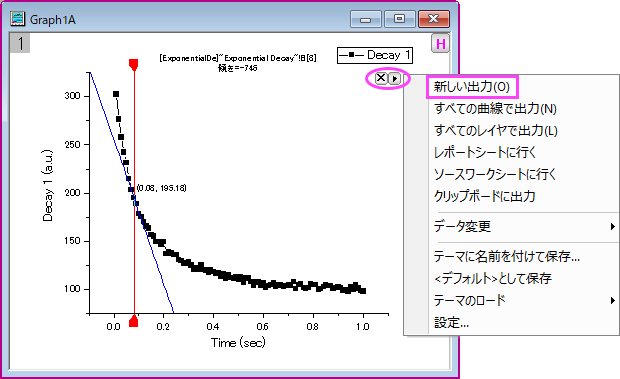

4. グラフの右上端にある三角ボタンをクリックしてコンテキストメニューを開き、「新しい出力」を選ぶと、現在の接点位置に接線を追加することができます。さらにカーソルを移動させ、別のポイントで再び接線を追加することが出来ます。 　　　　



　
5. 同じように矢印ボタンをクリックして開くメニューで、「設定...」を選ぶと、接線設定ダイアログが再度開き、設定の変更が可能です。 　　　　



　　

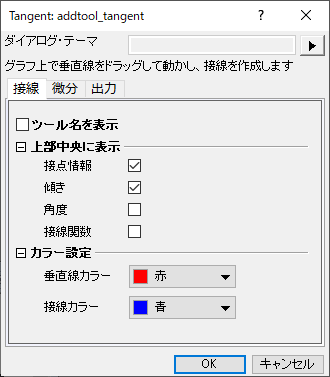

6. 接線タブでは、グラフ上部に表示される接線の情報や垂線、接線の色を設定できます。 　　　　



　　

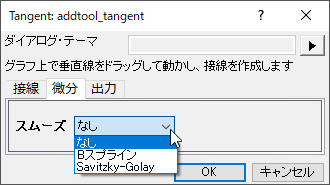

7. 微分タブでは、スムージングの手法を選択できます。 　　　　　



ここでは「Savitzky-Golay」を選択してみましょう。 　　　　　



　　

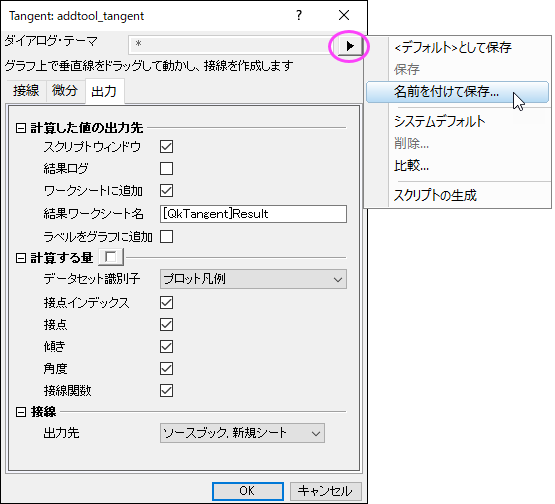

8. 出力タブでは、接線の情報の出力先や出力する内容を選択できます。ここで設定した内容は、ダイアログを閉じた後グラフ上の矢印ボタンをクリックして開くメニューから「新しい出力」を選択したときの動作に反映します。 　　　　　



　　
9. ダイアログの右上にある三角ボタンをクリックしてメニューを開き、「名前を付けて保存」をクリックすると、ダイアログでの設定を「ダイアログテーマ」として保存でき、あとで同じ設定で接線を引きたい場合に呼び出して使用できます。
ダイアログテーマについてはこちら

なお、ダイアログ中の「？」をクリックすると、英語のヘルプ情報が閲覧できます。
