Volcano Plot

使用するサンプルファイルは、以下よりダウンロードできますので、お手持ちのOrigin/Pro上で実際の操作をお試しいただけます。ダウンロード後解凍して使用してください。

サンプルファイル(volcanoplot-sample.zip)

zip(1.14MB)

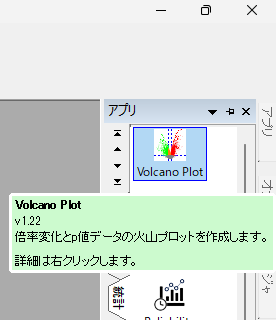

1. Boook1 Sheet1のB、C列を選択し、アプリウィンドウのVolcano Plotアイコンをクリックしてダイアログを開きます。

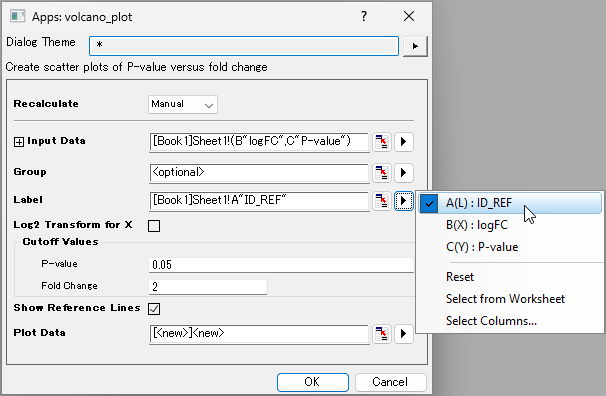

2. 「Label」はオプションで遺伝子やプローブの識別子を指定できます。ここでは列Aを選択します。



3. サンプルデータのXデータは線形の場合「Log2 Transform for X」にチェックをつけて log 2スケールに変換します。このサンプルではデフォルトのままチェックを付けません。

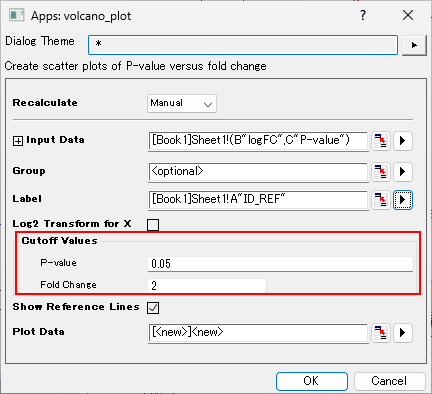

4. 「Cutoff Values」でデータを領域ごとに分類するP値（0～1）とFold Change（1以上）を入力します。ここではデフォルトの値のままにします。



5. 「Show Reference Lines」にチェックを入れると、設定したカットオフ値を示す線がグラフ上に表示されます。これにより、どのデータが「有意」かつ「大きく変化しているか」を視覚的にすぐ判断できるようになります。

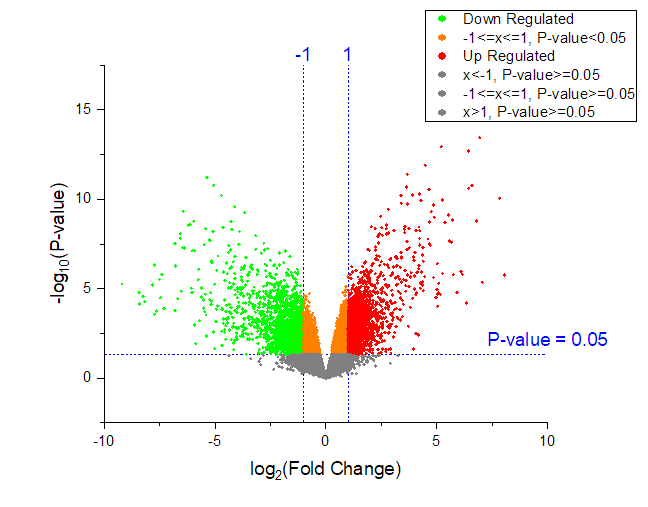

6. 「OK」をクリックするとグラフが出力されます。

各領域の色やシンボルサイズを個別に変更したり、参照線のスタイル（色・線種など）も編集可能です。
