Origin 9.1の軸ダイアログ

Origin 9.1では、グラフの軸編集ダイアログに新しいデザインを採用しました。
X軸とY軸の設定を一括でしたり、他のグラフに同じ設定を適用するなど、便利な機能が追加されましたが、以前のバージョンでの設定操作とは大きく異なるため、以下で基本的な軸の設定について比較しています。



スケール

軸の開始/終了値

X軸やY軸の開始と終了の値を設定する

以前のバージョン

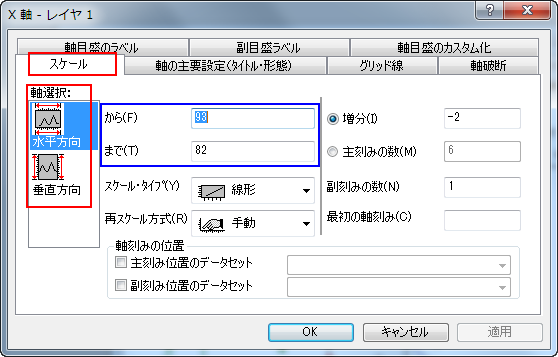

軸の開始と終了値

新しい軸ダイアログ

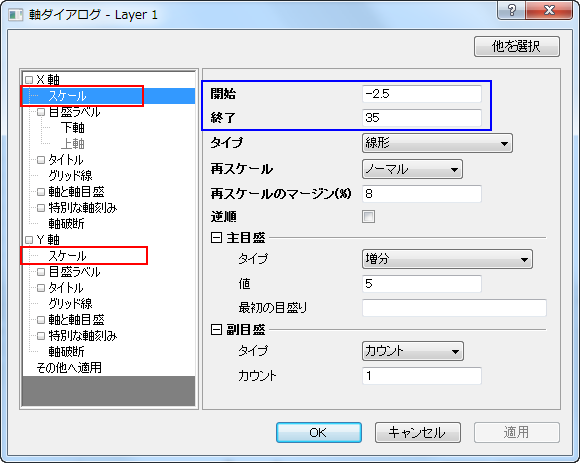

軸の開始と終了値



軸目盛(刻み)

軸の目盛(刻み)を増分や数で設定する

以前のバージョン

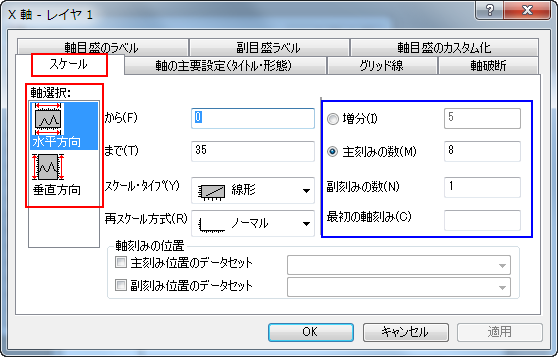

軸目盛

新しい軸ダイアログ

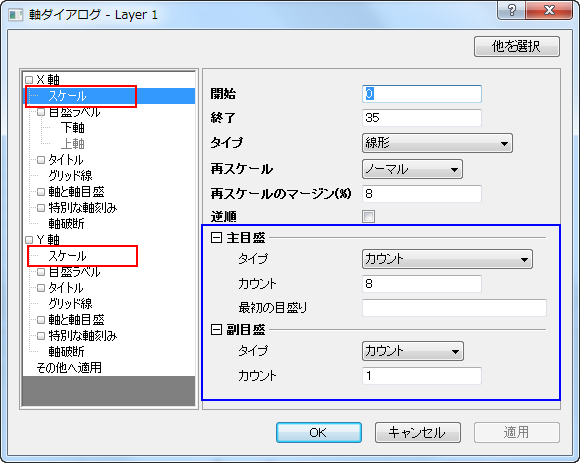

軸目盛



スケールタイプ

軸スケールのタイプ(線形、対数、確率など)を変更する

以前のバージョン

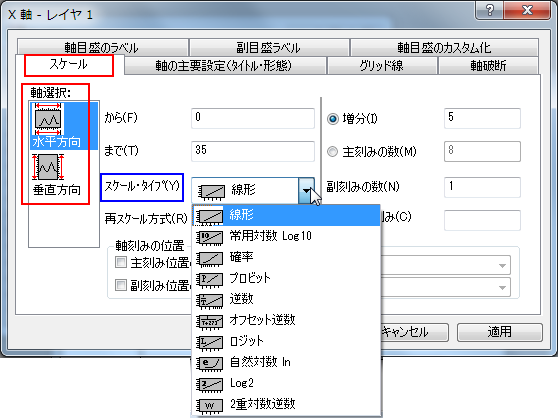

スケールタイプ

新しい軸ダイアログ

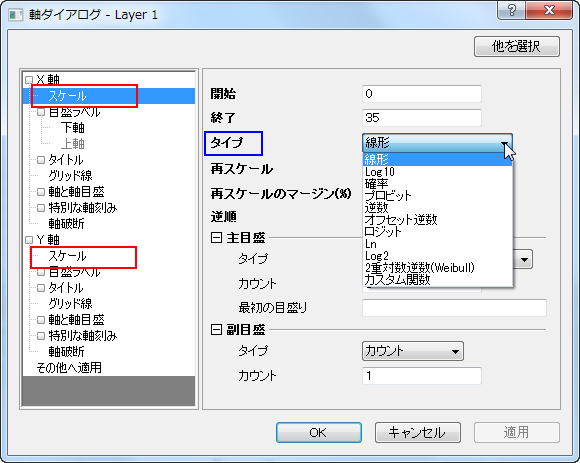

スケールタイプ

軸と軸目盛

軸と軸目盛の表示

レイヤの上、下、左、右に軸と軸目盛を表示するか設定する

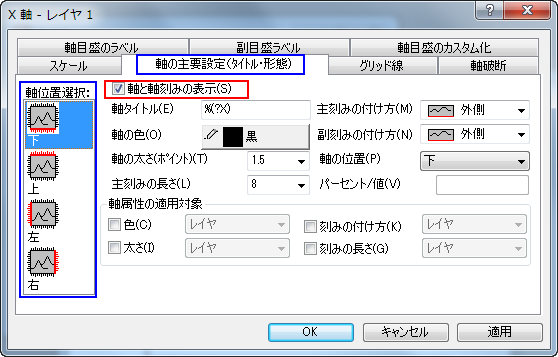

以前のバージョン

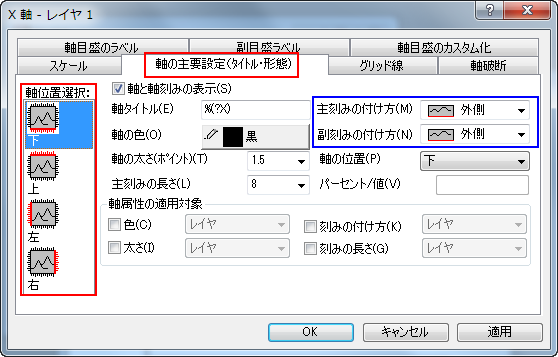

軸と軸目盛の表示

新しい軸ダイアログ

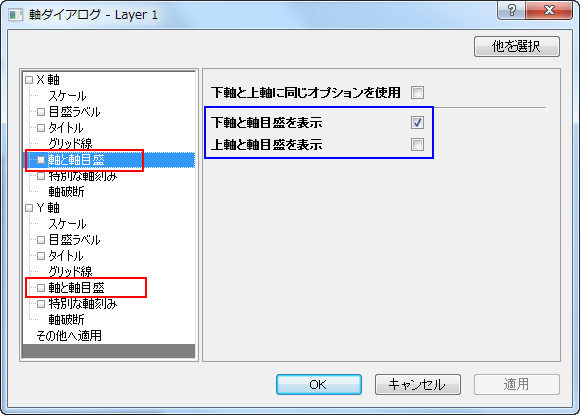

軸と軸目盛の表示



軸目盛の表示

軸目盛の表示/非表示や方向を設定する

以前のバージョン

軸目盛の表示

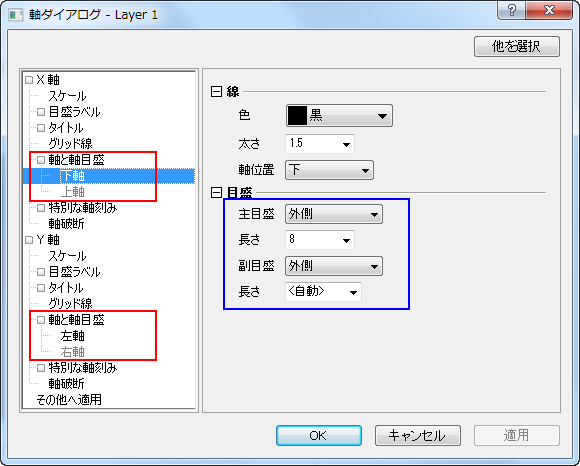

新しい軸ダイアログ

軸目盛の表示



特別な軸目盛(刻み)

指定した位置に軸目盛を追加で表示する

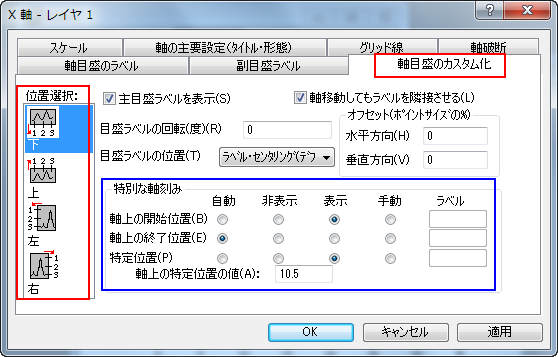

以前のバージョン

特別な軸目盛

新しい軸ダイアログ

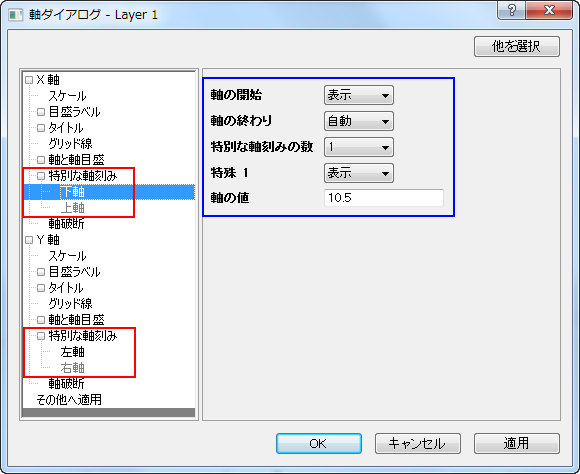

特別な軸目盛

目盛ラベル

目盛ラベルの表示

上、下、右、左の軸目盛ラベルの表示/非表示を設定する

以前のバージョン

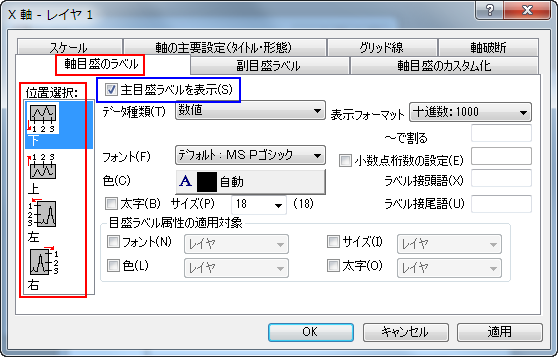

目盛ラベルの表示

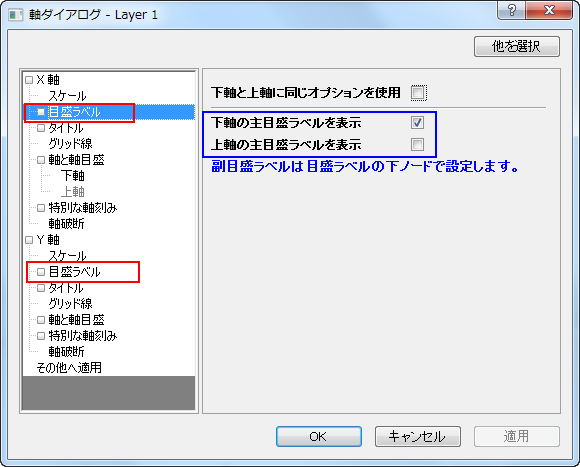

新しい軸ダイアログ

目盛ラベルの表示



目盛ラベルの表示タイプ

目盛ラベルとして表示する値の表示方法(工学:1k、指数:1E3など)を設定する

以前のバージョン

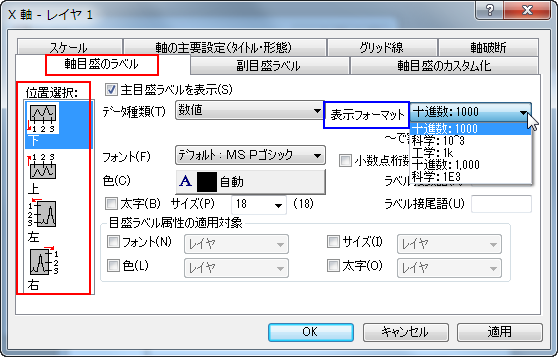

ラベルの表示タイプ

新しい軸ダイアログ

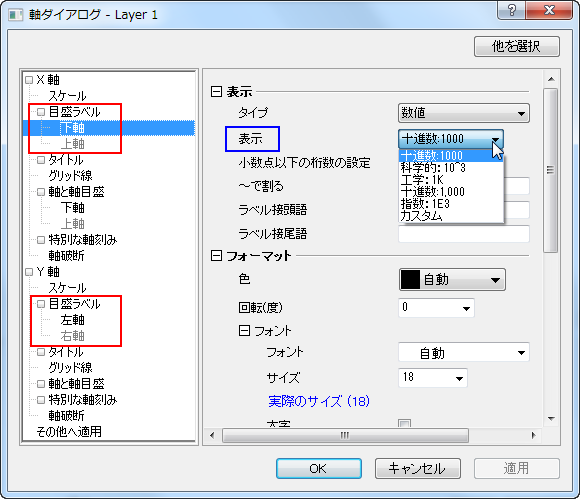

ラベルの表示タイプ



目盛ラベルの回転

目盛ラベルを回転して表示する

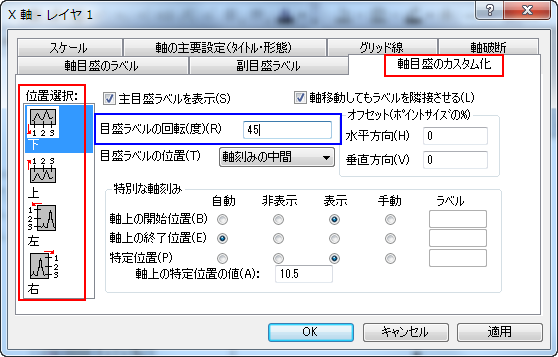

以前のバージョン

目盛ラベルの回転

新しい軸ダイアログ

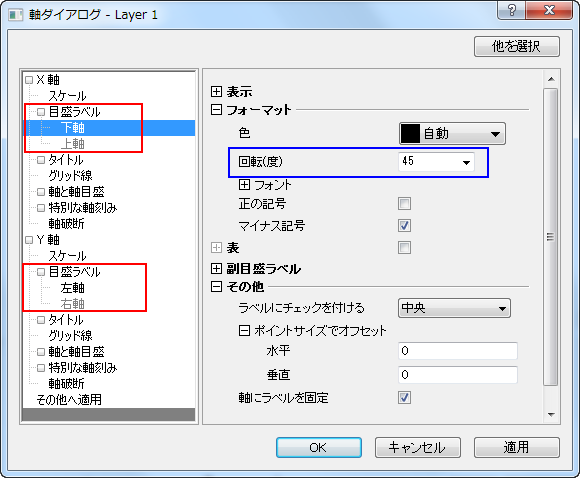

目盛ラベルの回転

軸破断

軸破断を表示

X軸またはY軸に軸破断を追加する
※Origin 9.1から、各軸に複数の軸破断を追加できるようになりました。

以前のバージョン

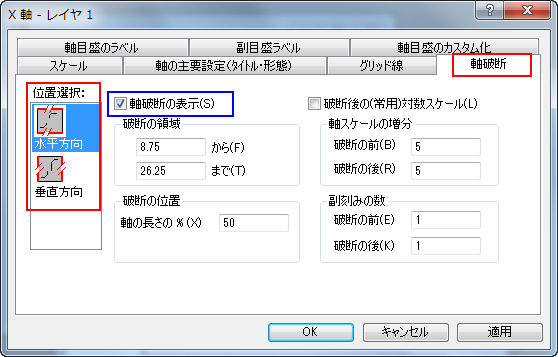

軸破断を表示

新しい軸ダイアログ

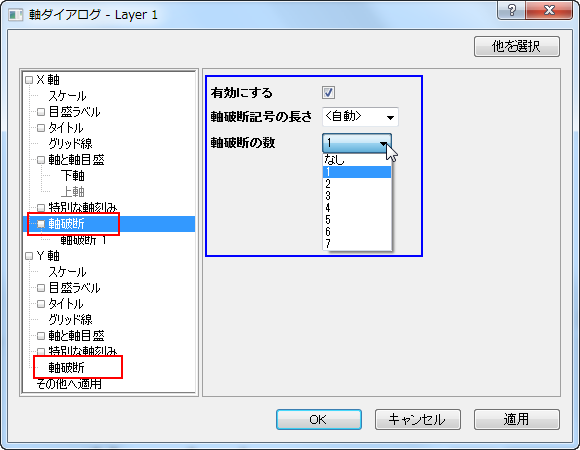

軸破断の表示



軸破断の設定

軸破断の範囲や位置、破断後のスケールなどを設定する

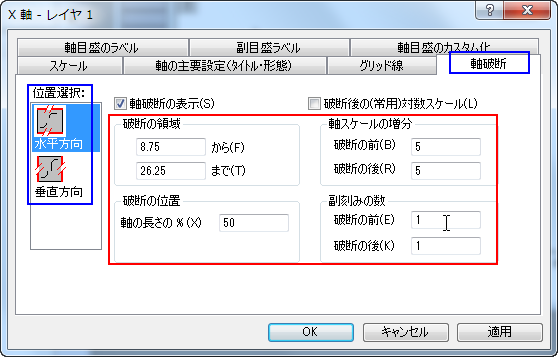

以前のバージョン

軸破断の設定

新しい軸ダイアログ

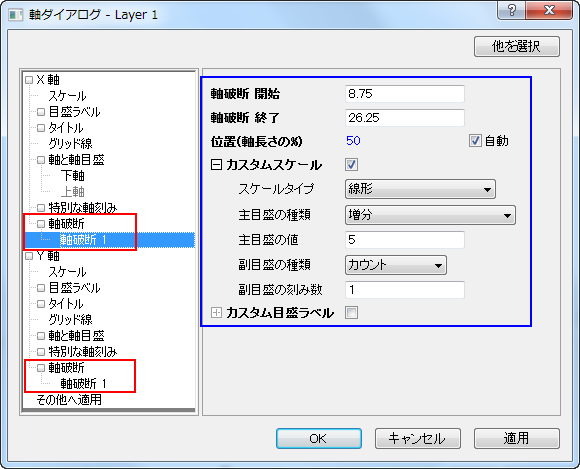

軸破断の設定
